测试结果与分析

根据图2电路，设计元件参数CX=470μF，Cy=100μF，L1=L2=80mH。当电源内阻RS和负载RL均为50Ω时，差、共模插入损耗的理论计算与测试曲线如图4所示。其中，A、B分别为共模插入损耗的理论计算曲线(ILCMI)和测试曲线(ILCMT)；C,D分别为差模插入损耗的理论计算曲线(ILDMI) 和测试曲线(ILDMT)。B曲线和A曲线在频率为1MHz以前是一致的；B曲线在频率为1MHz以后就偏离了A曲线，这是因为电感器采用纳米晶体软磁性材料造成的。D曲线和C曲线在频率为0.1MHz以前是一致的；D曲线在频率为0.1MHz以后就偏离了C曲线，这是因为元件分布参数、各元件间分布参数对IL的影响和电感器采用纳米晶体软磁性材料等因素造成的。

图4  插入损耗的理论计算与测试曲线

下面来检验图2所示网络对开关电源的电流(电压)谐波的抑制效果：

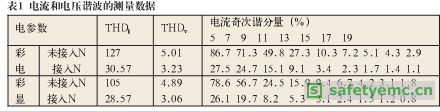

未接入图2所示网络前，分别对某型号的29英寸彩电、17英寸彩显中的开关电源输入端口电流和电压的谐波进行测量；接入图2所示网络后，等条件重复测量前种情况的各参数。测量条件是：首先对被测电子设备进行严格屏蔽，防止临近设备及环境对被测电子设备的EMI；线路阻抗稳定网路(LISN)输入阻抗为50。在测量来自电气设备传导干扰时，必须在电网交流电源与待测设备之间接一个LISN。采用8793A型谐波分析仪测量电流谐波含量。具有代表性的测量结果见表1。表1中，THDi表示电流总谐波含量，THDv表示电压的总谐波含量，“N”表示图2所示网络。从表1中，我们可以知道：

(1)在开关电源传导干扰中，电流谐波干扰起主导作用，也就是要抑制的主要对象；

(2)在开关电源中，电压谐波分量一般小于基波分量的6% 。

(3)接入图2所示EMI滤波器后，彩电、彩显中的开关电源电流(电压)谐波含量减至原来的三分之一左右。

(4)彩显中的开关电源电流(电压)谐波含量少于彩电。
