3 电源测试与效果

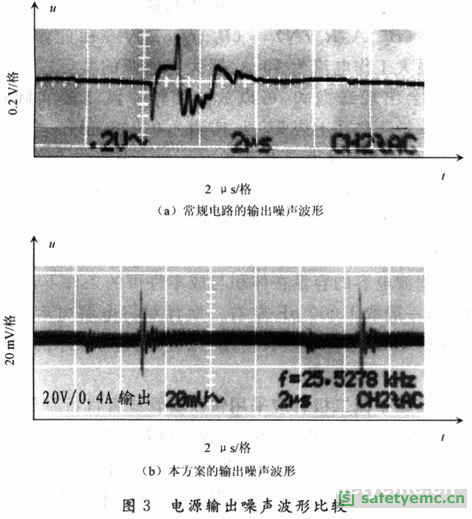

    这一例开关电源电磁骚扰抑制技术主要依靠变压器与滤波器互相协调工作实现的，可以称之为系统互补抑制噪声技术。该电源经过实验室测试，其输出噪声相比采用同样器件的常规电源低得多。图3是两者输出端口噪声电压波形的比较，其中，图3(a)是普通电路的效果，图3(b)是系统互补抑制噪声技术的效果。在图3(b)中的噪声波形已经包含部分共模辐射噪声波形(淡灰色部分)，实际差模噪声电压比图中的幅度还要小，在20 mV以下。这一点可以将示波器探头芯线与地线短接后，单点连接电源输出端显示波形加以证明。如果是差模电压，不会在单点连接时显示在示波器上，共模噪声电压则会显示。而且，不管连接在正极还是负极上，显示波形幅度与特征均相同。共模噪声幅度需要在接地方式和加装外屏蔽壳进行抑制。

    以上重点对于一种新的抑制电磁骚扰技术进行设计，开关电源的电磁噪声产生的因素有很多，应该有针对性地逐个加以排除，才能获得性能比较完善的电源装置。

4 结 语

    系统互补抑制噪声技术可以大幅度地降低差模噪声电压输出。从开关器件上电流、电压变化的特点上看，这一种设计实际是降低了开关器件的硬特性要求，对于提高电路的工作效率也十分有效。所制作的整个电源装置发热情况比较理想，说明工作效率较高。开关电源产生电磁骚扰的最主要原因是开关器件上的电流发生突变，合理使用电感器可以很好地抑制这种电磁骚扰。
