该模块有3个输入引脚和8个输出引脚。3个输入引脚分别如下："Restart Averaging"引脚标识是否重启选定的平均处理过程，缺省为False；"Signals"引脚是输入要分析的信号；"error in(no error)"引脚是对在执行到这个VI之前若是发生错误条件的描述；8个输出引脚叙述如下："RMS"引脚指信号均方根值；"Positive Peak"引脚指正向峰值；"error out"引脚指子VI执行错误时的输出信息；"Cycle Average"引脚指一个周期的平均值；"Cycle RMS"引脚指一个周期的均方根值；"Mean(DC)"引脚指信号均值；"Negative Peak"引脚指负向峰值；"Peak to Peak"引脚指峰一峰值，即输入信号波形的正向和负向的最大振幅值。

　　把模拟生成的2路信号作为此VI的输入引脚"Signals"，就可以对生成的信号进行分析，从而输出该信号的一些参数信息，如信号均值、峰值和一个周期的均方根值等。

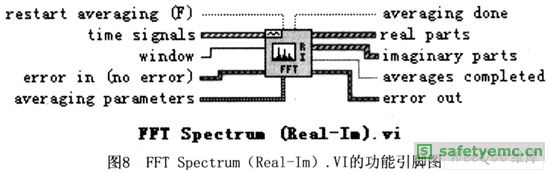

　　另外一个比较典型的信号分析VI就是FFTSpectrum(Real-Im)．VI，该VI可以对输入的时域信号计算出快速傅立叶变换频谱，并分别返回波形的实部谱和虚部谱，在实际应用中进行实部谱和虚部谱的分析也很有意义，傅立叶频谱变换FFT Spectrum．VI功能引脚如图8所示。

　　该模块共有10个引脚。其中"restart averaging(F)"引脚和上面提到的功能一样，用来标识是否重启选定的平均处理过程；"time signals"引脚标识输入的时域信号；"window"引脚指加窗设置，加窗方式包括可以有多种不同的方式，如Uniform、Hanning、 Hamming以及Blackman等；"error in(noerror)"引脚和"error out"引脚标识执行此VI有错误发生时的输入和输出信息；"averaging parameters"引脚指输入波形信号的平均参数；"real parts"引脚标识波形的实部谱，输出可以是用grap*像直观描述的方式也可以是一堆参数的描述形式；"imaginary parts"引脚指输入波形的虚部谱，描述方式同实部谱；其余两个引脚"averaging done"引脚和"averages completed"引脚一般不用，都是对输入波形的一些不常用的参数的叙述。

　　(4)滤波器以及幅频／相频特性子模块

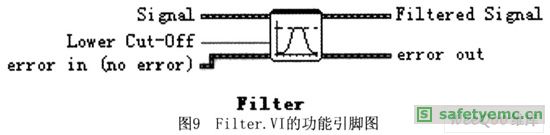

　　滤波器子模块处于Functions->Signal Analysis子模板中，它的设置分为4个区域，分别为滤波器参数设置(Filtering Type)、两个预览窗口和预览模式设定区域(VIew Mode)。滤波器种类有四种，分别为高通、低通、带通以及平滑滤波。前三种都容易理解，而平滑滤波主要用于对信号进行局部平均，消除周期性噪声或白噪声。低通滤波器子模块Filter．VI的功能引脚如图9所示。

　　太原理工大学计算机与软件学院 田霖 白凤娥 郭建伟

　　带通滤波器子模块BandFilter．VI的功能引脚如图10所示。顾名思义，带通滤波器的意思就是频率在某个范围内的波形可以通过，它比图9中的低通滤波器就多了一个引脚Upper Cut-Off。
