电源是一种功率变换系统,它对于一切电子设备都是必不可少的组成部分，作为系统能量之源，其输出电压电流的质量对其所在电子设备的稳定性、可靠性及电磁兼容性（EMC）都起到了全局性和决定性的影响！开关电源（SMPS）已在大多数电子设备中得到广泛应用，但电源自身产生的高密度、宽频谱的电磁信号却形成了严重的电磁干扰，这些干扰随着开关频率的提高、输出功率的增大而明显地增强，构成了一个强电磁干扰（EMI）源，对电子设备的正常运行构成严重的威胁。而相对的是复杂的电磁环境却要求电子设备具有更高的电磁兼容性，电磁兼容是指在有限的空间、时间和频谱范围内，各种电气设备共存而不引起性能的下降。电磁兼容问题已成为各领域乃至各国政府越来越关心的问题！因此，只有解决开关电源的电磁兼容性问题，才能保证其输出精度、效率及稳定性，保证其符合EMC法规指标并为其所在电子系统提供安全、精良、可靠的能源。本文首先结合并联谐振倍压变换器对开关电源的整体EMI情况包括干扰源、耦合路径以及敏感电路进行了确定和分析，并同时阐述了开关电源EMI产生的机理，在此基础上提出了开关电源EMC设计的实现以及在EMC设计过程中应着重处理的技术环节，最后提出并总结了解决开关电源电磁兼容问题的方法和思路和开关电源EMI抑制技术。

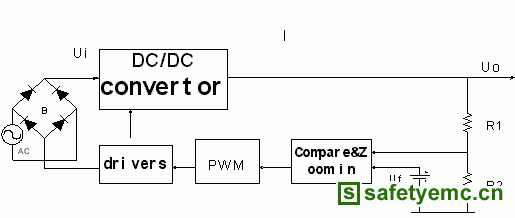

图1：SMPS的基本组成

一：SMPS的基本构成

如图1所示，交流电经整流桥进入电源的核心部分--用以进行功率转换的DC/DC变换器，此外还有启动、过流与过压保护、噪声滤波等电路，这些电路可统称为控制电路。输出采样电路（R1、R2）检测输出电压变化，并与基准电压Uf比较，误差电压经过放大及脉宽调制（PWM）电路，再经过驱动电路控制功率器件的占空比，从而达到调整输出电压大小的目的。

二：开关电源EMI的分析

开关电源产生EMI的原因较多，其内部电磁兼容问题也比较复杂，包括主电路和控制电路各自及其之间的EMC问题、主电路的EMI和控制电路的电磁敏感性（EMS）问题、主电路与电网、主电路与负载、电力电子设备之间的EMC问题等，其中由基本整流器产生的电流高次谐波干扰和变压器型功率转换电路产生的尖峰电压干扰是主要原因。开关电源的EMI特点比较明显，其电压、电流变化率很高，电源线路内的dv/dt、di/dt较大，产生很大的浪涌电压、浪涌电流和其它杂散噪声，同时向外辐射强电场和强磁场；干扰的主要形式为传导干扰和近场干扰；干扰源主要集中在功率开关器件以及与之相连的散热器和高频变压器且地线电流严重；PCB分布参数的提取和近场干扰预估的难度较大。现结合SMPS结构（图1）及并联谐振倍压变换器（图2）为例介绍开关电源EMI的干扰源的主要位置及干扰机理。

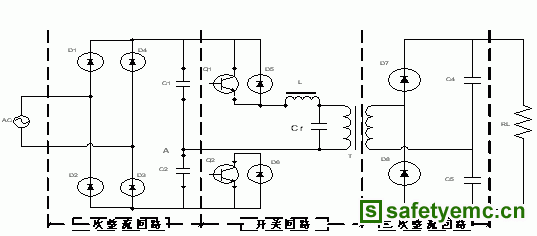

图2：某DC/DC功率变换器EMI示意图

1、 输入整流回路的噪声
如图2中一次整流回路所示，基本整流器的整流过程是产生EMI最常见的原因。这是因为正弦波电源通过由D1～D4组成的整流器B后变成单向脉动电流已不再是单一频率的电流，此电流波可分解为一直流分量和一系列频率不同的交流分量之和。实验表明，谐波（特别是高次谐波）会沿着输电线路产生传导干扰和辐射干扰，一方面使接在其前端电源线上的电流波形发生畸变，另一方面通过电源线产生射频干扰。

2、 开关回路的噪声
变压器型功率转换电路用以实现变压、变频以及完成输出电压调整，是开关稳压电源的核心，主要由开关管Q1、Q2和高频变压器T组成。它产生的尖峰电压是一种有较大幅度的窄脉冲，其频带较宽且谐波比较丰富。产生这种脉冲干扰的主要原因是：
（1）开关功率晶体管感性负载是高频变压器或储能电感，在开关管关断的瞬间，变压器T初级出现很大的浪涌电流，将造成尖峰噪声。这个尖峰噪声实际上是尖脉冲，轻者造成干扰，重者有可能击穿开关管。
（2）由高频变压器产生的干扰：当原来导通的开关管关断时，变压器的漏感所产生的反电势：E=－Ldi/dt ，其值与集电极的电流变化率（di/dt）成正比，与漏感量成正比，叠加在关断电压上，形成关断电压尖峰，形成传导性电磁干扰，既影响变压器的初级，还会传导向配电系统，影响其它用电设备的安全和经济运行。
