3、 输出整流回路的噪声
如图2中二级整流回路，是由输出整流二极管产生的干扰。图2中在输出整流二极管D6、D7截止时，有一个反向电流，它恢复到零点的时间与结电容等因素有关。其中能将反向电流迅速恢复到零点的二级管称为硬恢复特性二极管，这种二极管在变压器漏感和其它分布参数的影响下，将产生较强的高频干扰，其频率可达几十MHz。

4、 非主回路噪声
非主回路既是主回路以外的电路包括输入输出控制回路等，一般指图1中除输入及DC/DC变换器以外的部分，其中PWM部分的脉冲控制信号是主要的噪声源。输入回路易受电网的影响，而输出回路易受负载的影响，也都容易将噪声耦合到开关电源内部。

5、 各种元器件及回路的寄生分布参数引起的噪声
如图3中所示，在EMI的频率范围内，常用的无源器件都不能再被认为是理想的，它们的寄生参数严重影响着它们的高频特性。特别是变压器的许多寄生参数，例如：漏感，原付边之间的分布电容等，都必须加以考虑。图4中，一是Co的作用。散热片k与开关管Q的集电极间虽然有绝缘垫片，但由于其接触面较大，绝缘垫较薄，因此两者之间的分布电容Co在高频时不能忽略。因此高频电流会通过Co流到散热片上，再流到机壳地，最终流到与机壳地相连的交流电源的保护地线de中，以产生共模辐射。二是C12的作用。脉冲变压器的初、次级之间存在的分布电容C12，可能会将原边高频电压直接耦合到副边上去，在副边用作直流输出的两条电源线上产生同相位的共模噪声。

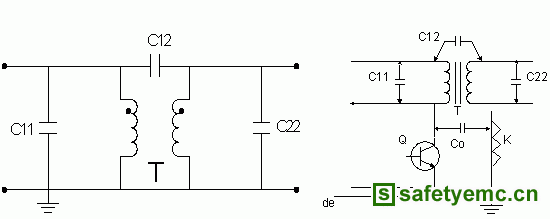

图3：变压器高频电路中的寄生电容情况              图4：开关电路寄生电容

6、 其他影响开关电源EMC性能的因素：
除以上元器件及回路外，电网状况、负载形式以及电源所在环境的EMI强度也是影响开关电源EMC性能的重要因素。以负载为例，负载加大，开关管Q关断产生的|dv/dt|值加大，而负载变化对开通的|dv/dt|影响不大。由于开通和关断时产生的|dv/dt|不同，从而对外部产生的骚扰脉冲也是不同的。另外PCB的布线及元器件的布局都是相当关键的因素。实践证明，印制板的元器件布置和布线设计对开关电源EMC性能有极大的影响，在高频开关电源中，由于印制板上既有低电平小信号控制线，又有高压电源母线，同时还有一些高频功率开关、磁性元件，如何在印制板有限的空间内合理地安排元器件位置，将直接影响到电路中各元器件自身的抗干扰性和电路工作的可靠性。
7、开关电源的敏感电路：
电磁敏感度（EMS）是指在存在电磁干扰的情况下，装置、设备或系统不能避免性能降低的能力。开关电源中，各个回路和元器件都同时是干扰源和敏感电路，但相比之下，开关电源的输入输出端、控制电路更容易受EMI 的影响而发生更严重的连锁反应，所以这些电路应采取措施进行重点保护，而干扰源则应该进行抑制。

三：开关电源EMC设计的实现、思路及方法

开关电源内外部干扰产生及耦合的机理比较复杂，牵涉到的因素很多，要解决开关电源的EMC问题，必须要具体电路具体分析，避免盲目采取接地、屏蔽、滤波等措施。要针对开关电源EMI的特点，确定主要的干扰因素（包括干扰源、耦合路径、易感电路），有的放矢的采取措施。具体而言，开关电源的EMC设计应按照抑制干扰源能量、破坏干扰的耦合通道并对敏感电路进行重点保护的思路进行，把好电源的输入输出关口，具体考虑以下几个方面：

1、 抑制干扰源
 抑制干扰源是抑制开关电源EMI的根本，是使开关电源EMI低于规定极限值的有效方法。
（1）减小功率管通、断过程中产生的骚扰
如前所述，开关电源的主要骚扰是来自功率开关管通、断的dv/dt。因此减小功率开关管通、断的dv/dt是减小开关电源骚扰的重要方面。软开关技术可以在一定程度上减小开关管通、断的dv/dt。在研究各种变换器的EMI特性以及缓冲电路、箝位电路、变频与定频控制对干扰水平影响的实验结果中表明，具有电压箝位的零电压定频开关变换器的EMI电平最低。因此，采用软开关电源技术，结合合理的元器件布置及合理的印制电路板布线，对开关电源的EMI水平有一定的改善。
（2）开关频率调制技术
将频率不变的调制改为随机调制，变频调制。固定频率调制脉冲产生的干扰在低频段主要是调制频率的谐波干扰，低频段的干扰主要集中在各谐波点上。由f.lin提出方法[3]基本思想是通过调制开关频率fc，把集中在fc及其谐波2fc，3fc……上的能量分散到它们周围的频带上，以降低各个频点上的emd幅值。该方法不能降低总干扰但能量被分散到频点的基带上，从而达到各个频点都不超过emd规定的限值。
