只要需要，前面提到的几类片式铁氧体磁珠都可以做成磁珠排。

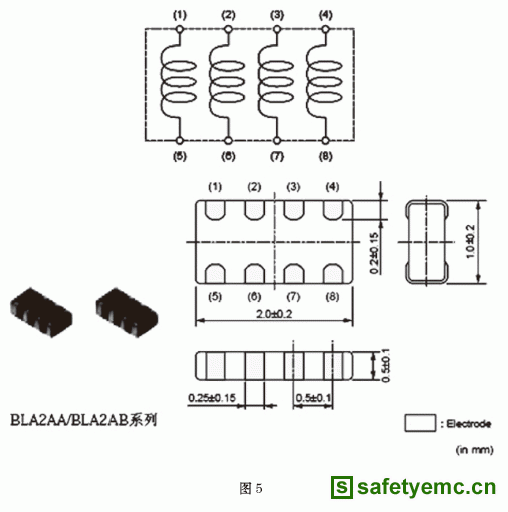

图5是村田的BLA22AA/ BLA22AB系列磁珠排的引线、出脚和外形尺寸图。


4 片式电感和片式共模电感

4.1 概述
按照电感器在线路中的作用，主要有波形发生和扼流电抗两方面的应用。
作为电磁兼容的对策器件，主要是将电感器作为扼流圈来使用，这在电源和信号电路中都有应用。用它构成的滤波电路具有较宽的频率抑制特性和较高的通过电流。这种电感器不需要有高的Q值，而低的直流电阻可以保证在额定电流通过时有最小的电压降。

4.2 片式电感
片式电感的结构分类，分为叠层和绕线两大类型。
4.2.1 片式叠层电感器
片式叠层电感器，是电感领域重点开发的产品。片式叠层电感器不用绕线，用铁氧体浆料（镍锌或锰锌材料）和导体浆料交替印刷、叠层、烧结，形成有闭合磁路的电感线圈（见图6）。采用厚膜多层钝化技术和叠层生产工艺，尺寸更小，更加容易实现规模化生产。

就图中结构来看，片式叠层电感器与片式磁珠并无根本差别。
大多数片式叠层电感器，特别是功率电感器和EMI抑制器都使用镍锌系材料。锰锌系材料主要用在片式变压器和片式低频电感中。
叠层型电感的主要特点是有磁屏蔽，不会干扰周围的元器件，也不会受临近元器件的干扰，有利于元器件的高密度安装。另外，规整的形状，更加适合于自动化的表面贴装生产。
与绕线型相比，电感量和允许通过的电流相对较小，但是更适合在高频下使用。

4.2.2 绕线型片式电感
片式电感器的另一种形式是片式绕线电感器，这是对传统绕线型电感器的一种改进，采用微小型工字型磁芯，将细的导线绕在软磁铁氧体磁芯上制成，外层一般用树脂封固（见图7）。这种类型的片式电感生产工艺简单、继承性强，体积小型化有限。但电性能优良（电感量大，品质因素高），适合于大电流通过，可靠性好。

4.3 片式电感与片式磁珠的区别
在《片式电磁兼容对策器件》话题中，片式电感主要用来抑制电磁干扰的发生。所以比较电感器与磁珠（包括片式电感与片式磁珠）也从这个主题出发。
电感器本身是一个无功元件，它在电路中不消耗能量。电感器能阻止高频信号在线路中流通，发挥抑制电磁干扰的作用，是因为电感器在高频下体现了一个高阻抗元件，阻止高频信号在线路中的流通，而将其反射回干扰源。就此应用范围来说，很少有超过50MHz的。
对磁珠来说，是一个串联在干扰流通线路上的软磁铁氧体磁芯。频率较低时，铁氧体磁珠在串联电路上仍体现为电感。而对更高频率的干扰，由于磁芯磁导率降低，导致电感量减小，感抗成分减小，故磁珠的电感对高频干扰阻挡作用在减少。而与此同时，磁芯的损耗（涡流损耗）却在增加。后者等效为损耗电阻，电阻成分的增加，导致磁珠在线路上的总阻抗仍在增加，所以当高频干扰通过铁氧体磁珠时，磁珠对高频干扰的阻挡作用仍在增加，不过此时的磁珠不再是将高频干扰反射回干扰源，而是把它转换成发热的形式给耗散掉了。
这样看来，电感器和磁珠在结构上没有本质性的不同，但是从抑制干扰的机理（依照抑制干扰的频率范围来划分）来说，两者明显是不同的，一个是将干扰反射回干扰源（指电感），另一个是将干扰吸收掉（指磁珠）。
