为了产生一个“安静”的低EMI D类放大器，一种方法是使该频率前后抖动，或者扩展开关的频谱，以降低频谱中任何频点的能量。与传统的D类放大器相比，扩展频谱调制方案具有某些关键优势。在保持高效率和低THD+N的性能的前提下，辐射噪声和EMI得以显著降低，如图6所示。

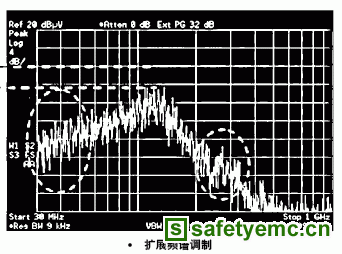

图6. 固定频率和扩频调制的比较

LM48511是一款扩频调制D类音频放大器。它还包括一个内建升压稳压器，可将电源电压驱动到高达7V，增加了放大器的输出功率，与未升压的放大器相比具有更好的声压水平。即使用电池等会衰变的电源供电，升压稳压器也能使放大器维持恒定的输出电平。

LM48511放大器具有逻辑可选和扩频调制器等特性，能减小EMI，省略输出滤波器或扼流元件。如图7所示，扩频调制器将信号馈入一个标准H桥，以驱动桥接负载扬声器。在扩频模式中，开关频率在330 kHz的中间频率附近随机变化10%，减少了由扬声器以及相关电缆和迹线发出的EMI电磁辐射。与固定频率D类放大器在多个开关频率点出现大量的频谱能量不同，LM48511放大器的扩频结构将能量扩展到更宽的频带上，减少了电路中的峰值噪声功率。

电磁干扰是一个系统级上所关心的问题，对现在的音频工程师来说，重要的是设计时要牢记EMI，包括可能的最佳设计实践，以及明智的器件和材料选择。

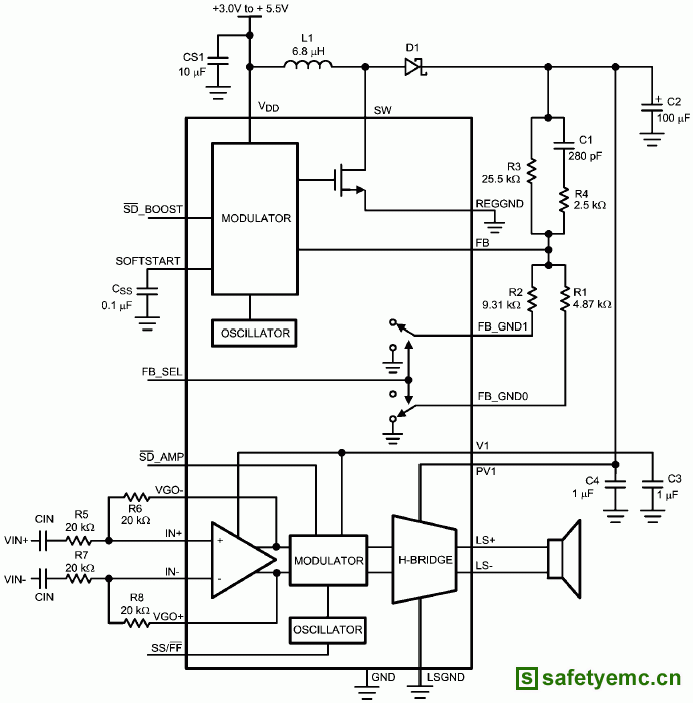

图7. LM48511是一种扩展频谱调制D类放大器

参考书目
1.Bruce Archambeault and James Drewniak, "PCB Design for Real-World EMI Control", 2002
2.David Terrell and R. Kenneth Keenen, "Digital Design for Interference Specifi cations", 1997
3. Howard Johnson, "High-Speed Digital Design: AHandbook of Black Magic", 1993
