一些D类放大器也可允许接受外部的系统频率同步，来降低或避开敏感的频带。另外，Maxim D类放大器具有主动幅射限制电路（AEL），AEL电路会在输出瞬变时主动控制输出FET的栅极，避免传统D类放大器中因感性负载的续流所引起的高频幅射，进而降低EMI（如图四）。

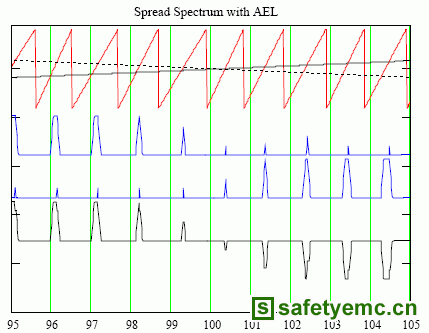

图四  扩展频谱 + AEL

Maxim新推出的MAX9705、MX9773两款D类放大器除了具有普通的固定频率模式（FFM）、扩展频谱模式（SSM）、外部同步模式及SSM+AEL模式，用户可利用其SYNC引脚设定取样频率（表一）。

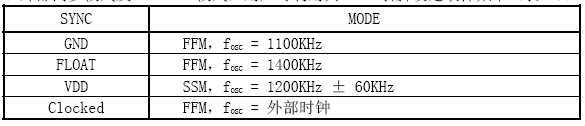

表一  SYNC引脚设定D类放大器之采样频率

利用Maxim新推出的D类放大器，加上仿真程序的计算，可计算出各个模式下的EMI特性，下图对各种模式的EMI特性进行了比较，扩展频谱模式+主动幅射限制模式下，提供最佳的EMI抑制。

a). 固定频率模式下D类放大器的输出频谱

b).扩展频谱模式下D类放大器的输出频谱

c).扩展频谱+AEL模式下D类放大器的输出频谱

图八. 各种模式下D类放大器的输出频谱

3. 结论

在手持式多媒体产品中使用D类放大器除了保持优秀的音质外，还可以有效延长电池的使用时间。对于需要大功率音频驱动的产品，如LCD监视器、LCD电视等，选择D类放大器还可以解决散热问题。在日渐普及的音/视频产品中，还需考虑EMI抑制问题。传统的固定频率模式（FFM）D类 放大器由于存在EMI设计问题，已被新推出的扩展频谱模式（SSM）所替代。而Maxim新推出的从小功率输出到大功率输出的D类 放大器，除了具有固定频率模式（FFM）和扩展频谱模式（SSM）外，、还具有主动幅射限制（AEL）功能，巧妙地利用这些模式可大幅度降低EMI辐射。
