高速数位电路及类比-数位混合电路EMI防治法

由于运算速度的提升和高速传输介面的应用，目前数位电路已走向高速化。在高速数位电路中，只要阻抗匹配接近理想的阻值（以铜线被覆于FR4材质而言约50欧姆），让所有信号线都成为传输线（TransmissionLine）的理想状态下，理论上应该不会产生EMI问题，但是余晓锜表示，目前实际上的佈线设计还无法达到上述要求，所以只好将高速信号线尽量走在内层，其相邻的上层用地（铺铜）来覆盖以达到遮蔽隔离（Shielding）电磁幅射的效果，亦或在信号线上适当的距离加上对地的滤波电容（DeCapbypasstoGround）来降低EMI。

另外，针对日渐普遍的类比及数位信号混合电路EMI防治，余晓锜也提出以下几个可遵循的设计原则：

1.类比与数位信号须分区布线。
2.所有类比信号要在类比区内布线（包含地，电源及信号线）。
3.所有数位信号要在数位区内布线（包含地，电源及信号线）。
4.严禁类比或数位信号直接跨区布线。
5.ADIC晶片下方严禁布线。


了解各国法规及标准以通过测试

除了各种抑制技巧外，量测也是EMI防治过程中重要的一环。余晓锜对此表示，EMI量测绝大部份是使用频谱分析仪（SpectrumAnalyzer）及接收器（Receiver），而EMS因是产品耐受性测试，所以必须在符合国际法规的环境下执行测试，目前坊间有许多实验室均可执行EMS标准测试。

要通过测试，首先必须了解各国对于EMC的法规及相关标准要求。余晓锜指出，目前全球较重要的EMC标准包括：台湾BSMI（CNS13438）、中国大陆CCC（GB4943）、日本VCCI、韩国MIC、美国FCC（Part15）、欧盟CE（EN55022）、纽澳C-Tick（ANS3548）等等，EMS的要求标准则主要有韩国MIC（引用EN55024）和欧盟CE（EN55024）。



目前各国所引用的EMC和EMS测试项目则分别如下表一、二：

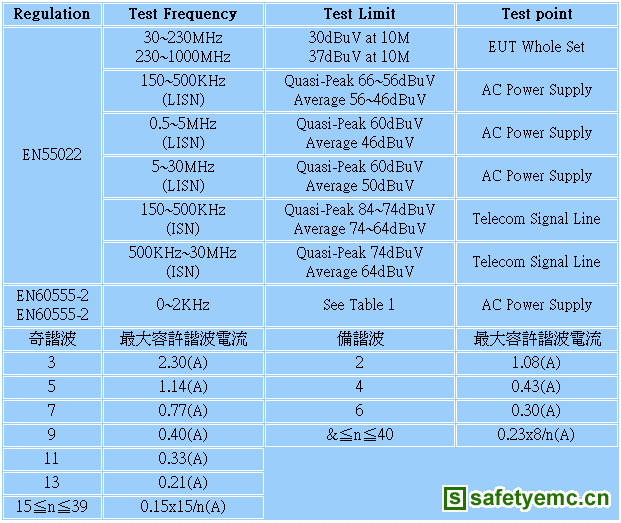

表一：各国EMC测试项目一览

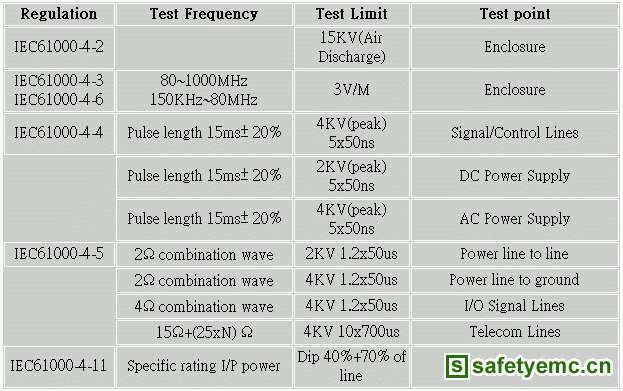

表二：各国EMS测试项目一览
