通过抖动或随机化D类放大器的开关频率实现扩谱调制。实际开关频率相对于标称开关频率的变化范围可达到土10％。尽管开关波形的各个周期会随机变化，但占空比不受影响，因此输出波形可以保留音频信息。图7显示以MAX9700为例的扩谱调制的效果，是在OUT+或OUT-与地之间宽带（为10kHz）的输出频谱测量效果，即扩谱调制将MAX9700的频谱能量分布在更宽的频带内。

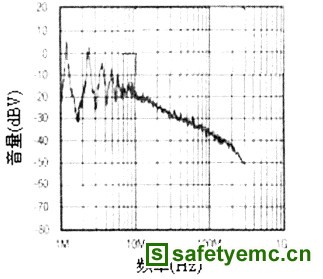

图7 扩谱调制将MAX9700的频谱能量分布在更宽的频带内

　　扩谱调制有效展宽了输出信号的频谱能量，而不是使频谱能量集中在开关频率及其各次谐波上。换句话说，输出频谱的总能量没有变，只是重新分布在更宽的频带内。这样就降低了输出端的高频能量峰，因而将扬声器电缆辐射EMI的机会降至最少。虽然一些频谱噪声可能由扩谱调制引入音频带宽内，这些噪声可以被反馈环路的噪声整形功能抑制掉。

　　很多现代免滤波器D类放大器还允许开关频率同步至一个外部时钟信号。因此用户可以将放大器开关频率设置到相对不敏感的频率范围内。

　　尽管扩谱调制极大地改善了免滤波器D类放大器的EMI性能，为了满足FCC或CE辐射标准，实际上还是需要对扬声器电缆长度加以限制。如果设备因扬声器电缆过长而没能通过辐射测试，则需要一个外部输出滤波器来衰减输出波形的高频分量。对于许多具有适度扬声器电缆长度的应用来说，在输出端安装磁珠/滤波电容即可满足要求，见图8(a)所示。

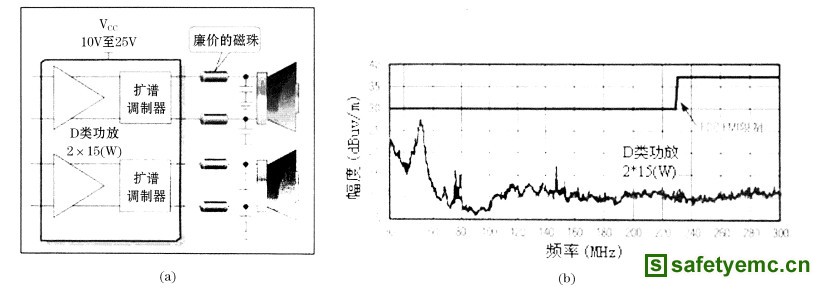

（a）输出端安装磁珠/滤波电容示意图  (b) 省掉价格昂贵的电感而用磁珠/滤波电容使EMI受限的特性曲线

图8
