闪光器的电路滤波

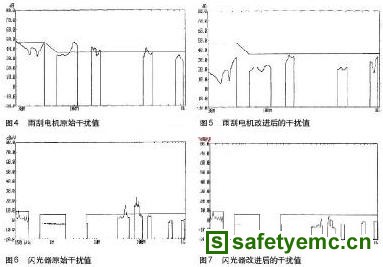

       闪光器是汽车设备中典型的触点型器件，工作时通断频繁，在线束上产生较大传导干扰，并由此产生较大辐射干扰。通过在闪光器附近加接0.1mF的电容，并在线束上套铁氧体磁环，构成低通滤波器，抑制其传导干扰，同时减小辐射干扰。测量采用整车测试的方式，图6、图7是改进前后的测试结果，在10MHz以上降低了干扰水平。

        结语

        汽车电子设备的电磁兼容性能在国内日益受到重视，它对提高国内汽车产品的竞争力也相当重要。通过对电子设备干扰源的分析，表明车内电磁干扰是设备所受的主要干扰，为减少系统的电磁干扰，需要采用文中的改进措施来提高汽车电子设备的电磁兼容性能，测试表明改进效果都比较明显。对大多数电气设备，增强电路滤波是比较通用的改进措施。
