6、滤波器的安全性能参数

6.1滤波器与漏电流

电网滤波器漏电流定义为：在额定交流电压下，滤波器外壳到交流进线任一端的电流。如果滤波器的所有端口与外壳之间是完全绝缘的，则漏电流的值，主要取决于共模电容CY的漏电流，即主要取决于CY的容量。由于滤波器漏电流的大小，涉及到人身安全，国际上各国对此都有严格的标准规定。对于220V/50Hz 交流电网供电，一般要求噪声滤波器的漏电流小于1mA。

6.2滤波器与试验电压

对于交流电网噪声滤波器，试验电压分为两种：一种是加在交流进线两端，即线—线试验电压。若电感线圈及引线是绝缘良好的，它主要取决于电容器CX的耐压；另一种是加在交流进线任一端与机壳地之间，即线—地试验电压。它主要取决于CY的耐压。

漏电流和试验电压都是噪声滤波器的安全性能参数，是滤波器中电感线圈、绝缘和电容器CX、CY安全性能的具体表现，并且与设备及人身安全紧密相关。因此在电网噪声滤波器的设计、生产和使用中，都要特别加以重视，把这些技术参数的认证和检验放在首位。

7、滤波器的技术参数及正确使用

（1）插入损耗是噪声滤波器的重要技术参数之一，在设计和选用时应予主要考虑。在滤波器的安全、常规电气性能、环境及机械等条件都满足要求时，应尽量选择插入损耗值大些。

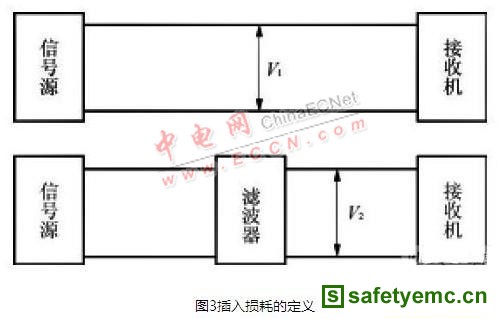

插入损耗的定义如图3所示，当没接滤波器时，信号源输出电压为V1，当滤波器接入后，在滤波器输出端测得信号源的电压为V2。若信号源输出阻抗与接收机输入阻抗相等，都是50Ω，则滤波器的插入损耗为：IL=20log（V1/V2）（1）









因为电源噪声滤波器能衰减共模和差模噪声，所以它即有共模插入损耗，又有差模插入损耗。

但在实际选用滤波器时，应注意产品手册给出的插入损耗曲线，都是按照标准规定，在其输入和输出阻抗都为50Ω条件下测得的。因为实际的滤波器两端阻抗不一定在全频率范围内是50Ω，所以它对EMI信号的衰减，并不等于产品手册中给出的插入损耗值。特别当使用安装不当时，还会远远小于标准给定的插入损耗。

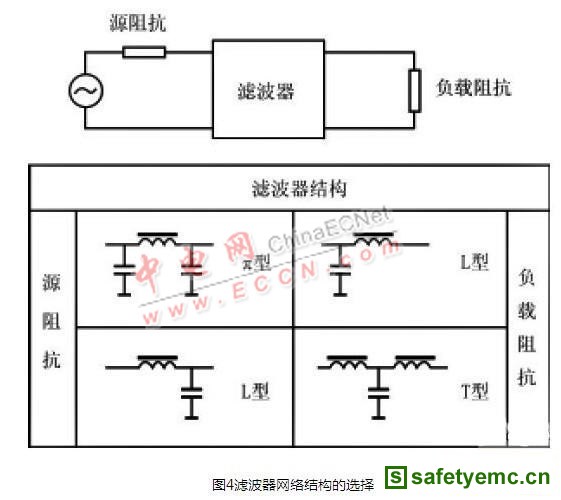

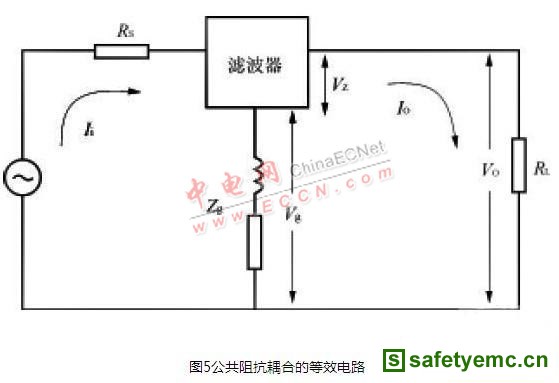

（2）电源噪声滤波器是一种具有互易性的无源网络。在实际应用中为使它有效地抑制噪声应合理配接。按图4所示组合来选择滤波器的网络结构和参数，才能得到较好的EMI抑制效果。
