改进措施的建议

目前从电磁干扰的传播途径出发来抑制干扰，已渐进成熟。我们的视点要回到开关电源器件本身来。从多年的工作实践来看，在电路方面要注意以下几点：

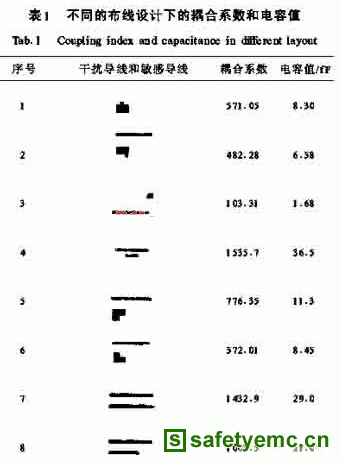

(1)印制板布局时,要将模拟电路区和数字电路区合理地分开，电源和地线单独引出，电源供给处汇集到一点;PCB布线时，高频数字信号线要用短线，主要信号线最好集中在PCB板中心，同时电源线尽可能远离高频数字信号线或用地线隔开。其次，可以根据耦合系数来布线，尽量减少干扰耦合。(见表1)

(2)印制板的电源线和地线印制条尽可能宽，以减小线阻抗，从而减小公共阻抗引起的干扰噪声。

(3)器件多选用贴片元件和尽可能缩短元件的引脚长度，以减小元件分布电感的影响。

(4)在Vdd及Vcc电源端尽可能靠近器件接入滤波电容，以缩短开关电流的流通途径，如用10μF铝电解和0 1μF电容并联接在电源脚上。对于高速数字IC的电源端可以用钽电解电容代替铝电解电容，因为钽电解的对地阻抗比铝电解小得多。

结论

产生开关电源电磁干扰的因素还很多，抑制电磁干扰还有大量的工作。全面抑制开关电源的各种噪声会使开关电源得到更广泛的应用。
