2.1.3 滤波电路设计

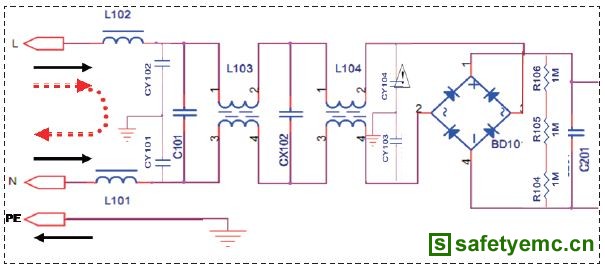

 我们设计EMI滤波器如图1所示，电路包括两级滤波结构，共模电感L103、共模电容CY102、CY102和差模电容C101组成第一级，共模电感L104、共模电容CY103、CY104和差模电容CX102组成第二级。R104、R105、R106为泄放电阻，保证电源断电后迅速放电到安全电压以下。

 由于变压器初次级分布电容的存在，引起共模干扰，因此可以通过减小初次级分布电容改善共模干扰，可以在变压器初次级间增设屏蔽层。同时将变压器屏蔽层接至初级的中线端，还可以抑制差模干扰。

图1 EMI滤波电路

2.2 PFC电路

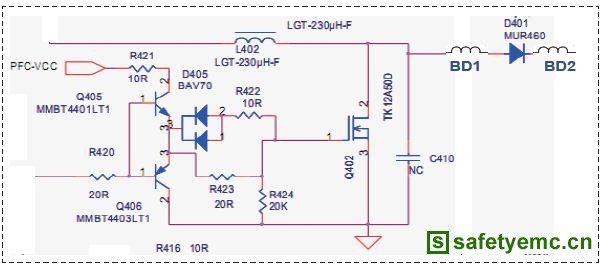

 电路中由于MOSFET的开关状态引起干扰，因此我们针对MOSFET加抑制措施，可以通过以下方法改善PFC电路的干扰：

 调整驱动电阻R422、R423，改变开关速率；

 MOSFET漏源极加吸收电容C410；

 电阻D410两端加磁珠BD1、BD2吸收干扰。

图2 PFC电路
