摘要：介绍了离线电源变换器新型浪涌电流限制器STIL的基本结构和工作原理，给出了在PFC升压变换器中的应用电路及电源前端元件和STIL驱动器电路的设计方法。

关键词：浪涌电流限制器；驱动电路；设计

0    引言

在AC/DC电源变换器启动期间，由于大容量电容器充电，会产生一个比系统正常工作电流高几倍乃至50倍的浪涌电流。如果对浪涌电流不加以限制，在主电源上会产生一个较大的电压降落，影响连接在同一电源网络中设备的工作，并会烧毁输入线路上的保险丝。

为了限制浪涌电流强度，传统的解决方案主要有两种：一种是在较低功率的电源系统桥式整流器之前，串接单独的阻抗元件，如浪涌限制电阻或NTC热敏电阻；另一种是使用SCR、Triac和继电器等通路元件或半可控整流桥（HCRB），当变换器启动时电容器一被充电，通过通路元件去短路串联阻抗元件，以减小功率损耗。不论是采用哪一种方法，都有其缺点，或者是尺寸较大，或者是功率损耗较大，或者是响应速度较慢，或者是抗干扰能力较差。

 意法半导体（ST）公司基于ICRB拓扑结构并采用ASD^TM专门工艺制造的STIL系列器件，是一种新型的浪涌电流限制器，具有低功耗、抗扰性强和可靠性高等优点。

1 STIL的基本结构、工作原理和主要电气特性

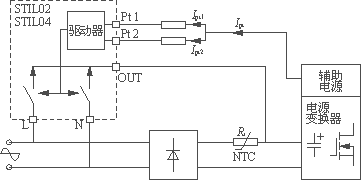

浪涌电流限制器STIL是基于HCRB制作的，内部结构主要包括两个非敏感单向功率开关及其驱动器电路，与桥式整流器并联使用。图1示出了STIL的基本结构及其在电源变换器应用中的连接。

图1    STIL的内部结构及其应用连接

    在系统启动期间，STIL中的两个单向开关是断开的。浪涌电流通过二极管桥式整流和浪涌电阻R_i（通常为NTC热敏元件）。随着主电源变换器导通，与电源变压器（或PFC变换器件升压电感器）耦合在一起的辅助电源被启动，为STIL中的两个开关提供足够的能量使其接通。在正常状态下，桥式整流器中只有2只二极管和两个单向开关去整流AC线路电流。

STIL主要包含STIL-02和STIL04两种型号，

其通态输出电流I_out(AV)分别为2A和4A（当结温T_j=150℃时），两种器件断态正向/反向电压（V_Dout/V_Rout）均为700V，动态电压上升率dv/dt>500V/μs，驱动器触发电流最大值I_pt(max)=10mA，触发电压V_D(pt)典型值为0.85V，开关门限直接电压V_to=0.7V（典型值），动态直接电阻R_d=70mΩ（典型值），正向压降V_F典型值为0.9V，总反向漏电流I_k<300μA。
