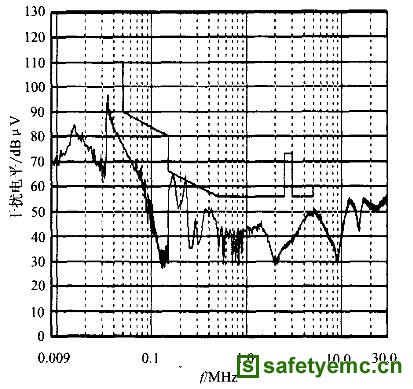

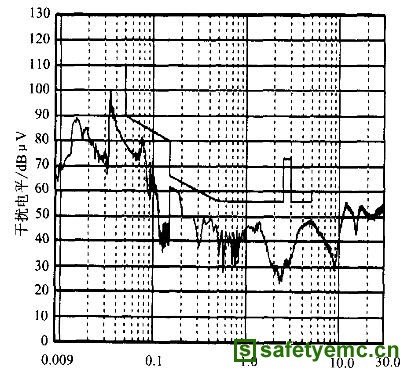

摘要：文中介绍了铁氧体磁珠的特性，并且根据它的特性详细分析和介绍了其在开关电源电磁兼容设计中的重要应用，给出了在电源线滤波器中的实验和测试结果。

关键词：开关电源，EMC，EMI ，铁氧体， 磁珠

引言
电磁兼容问题已经成为当今电子设计制造中的热点和难点问题。实际应用中的电磁兼容问题十分复杂，绝不是依靠理论知识就能够解决的，它更依赖于广大电子工程师的实际经验。为了更好地解决电子产品的电磁兼容性这一问题，主要要考虑接地、）电路与PCB板设计、电缆设计、屏蔽设计等问题。

本文通过介绍磁珠的基本原理和特性来说明它在开关电源电磁兼容方面的重要性，以求为开关电源产品设计者在设计新产品时提供更多、更好的选择。

1. 铁氧体电磁干扰抑制元件
铁氧体是一种立方晶格结构的亚铁磁性材料。它的制造工艺和机械性能与陶瓷相似，颜色为灰黑色。电磁干扰滤波器中经常使用的一类磁芯就是铁氧体材料，许多厂商都提供专门用于电磁干扰抑制的铁氧体材料。这种材料的特点是高频损耗非常大。对于抑制电磁干扰用的铁氧体，最重要的性能参数为磁导率μ和饱和磁通密度 Bs。磁导率μ可以表示为复数，实数部分构成电感，虚数部分代表损耗，随着频率的增加而增加。因此，它的等效电路为由电感L和电阻R组成的串联电路，L和 R都是频率的函数。当导线穿过这种铁氧体磁芯时，所构成的电感阻抗在形式上是随着频率的升高而增加，但是在不同频率时其机理是完全不同的。

在低频段，阻抗由电感的感抗构成，低频时R很小，磁芯的磁导率较高，因此电感量较大，L起主要作用，电磁干扰被反射而受到抑制；并且这时磁芯的损耗较小，整个器件是一个低损耗、高Q特性的电感，这种电感容易造成谐振因此在低频段，有时可能出现使用铁氧体磁珠后干扰增强的现象。

在高频段，阻抗由电阻成分构成，随着频率升高，磁芯的磁导率降低，导致电感的电感量减小，感抗成分减小 但是，这时磁芯的损耗增加，电阻成分增加，导致总的阻抗增加，当高频信号通过铁氧体时，电磁干扰被吸收并转换成热能的形式耗散掉。

铁氧体抑制元件广泛应用于印制电路板、电源线和数据线上。如在印制板的电源线入口端加上铁氧体抑制元件，就可以滤除高频干扰。铁氧体磁环或磁珠专用于抑制信号线、电源线上的高频干扰和尖峰干扰，它也具有吸收静电放电脉冲干扰的能力。

2. 磁珠的原理和特性

磁珠，也就是通常所说的铁氧体珠。其构成形状如图一所示。

图1 磁珠的组成

当电流流过其中心孔中的导线时，便会是磁珠内部产生循环流动的磁道。用于EMI控制的铁氧体配制时，应当可以把大部分磁通作为材料中的热散掉。这个现象可以由一个电感器和一个电阻器的串联组合来模拟。如图2所示。

图2 磁珠与频率有关的电路

图2中两个元件的数值大小与磁珠的长度成正比，而且磁珠的长度对抑制效果有明显影响，磁珠长度越长抑制效果越好。

由于信号能量呈磁耦合加到磁珠上，故电感器的电抗与电阻的大小随频率的升高而增大。磁耦合的效率取决于磁珠材料相对于空气的导磁率。通常组成磁珠的铁氧体材料的损耗可以通过其相对于空气的导磁率，表示成一个复数量。

磁性材料常常用由此比值 表征出损耗角 。用于EMI抑制元件要求较大的损耗角，这意味着大部分干扰都将被耗散而不被反射。目前出现的各种各样的可用铁氧体材料，为设计人员将磁珠用于不同场合提供了很大的选择余地。
