DUT设置

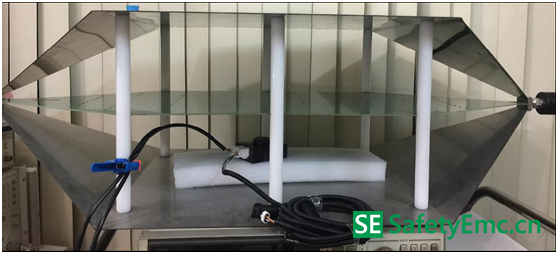

接下来，将包括电缆和雷达模块的DUT放置在TEM小室内并通电：

图5 将DUT放置在TEM小室内并通电

在频谱仪中设置迹线跟踪为最大保持，此时结果如下：

图6 设置迹线跟踪为最大保持

我们可以从图中的波峰轨迹大致看出来，结果基本与初次在吸波暗室中测量的结果是相符的，尽管在此频段范围内有一些AM广播信号的干扰(图中可见的一些毛刺)。

从图中也可以看出，我们利用TEM小室测出的幅值大约比在吸波暗室中测得的结果低20dBμV左右。

然后同样地，我们将和雷达连接的线缆移除，发现和之前在吸波暗室的测量结果一致，仍然未通过标准。

PS：为了简便起见，线缆仍然和控制器保持物理连接，但已移动到TEM小室隔膜的另一端。

图7 移除和雷达相连的线缆后的连接

令人惊奇的是，我们发现，移除线缆降低了DUT的辐射噪声：

图8移除线缆后的测试结果

移除线缆可以使辐射噪声降低11dBμV左右。事实上，我们并未拆除线缆，但两个雷达模块已经断开连接。这也解释了为什么谱线的波峰的相对幅度在吸波暗室和TEM小室的测量结果有所不同。线缆是直着放在吸波暗室中的，但在TEM小室中，它是卷曲的。
