2. 切断干扰信号的传播途径

① 电源线干扰可以使用电源线滤波器滤除。一个合理有效的开关电源EMI滤波器应该对电源线上差模和共模干扰都有较强的抑制作用。

② 改善PCB板的电磁兼容性设计
PCB是LED电源系统中电路元件和器件的支撑件，它提供电路元件和器件之间的电气连接。随着电子技术的飞速发展，PCB的密度越来越高。PCB设计的好坏对LED电源系统的电磁兼容性影响很大。

实践证实，即使电路原理图设计正确，印刷电路板设计不当，也会对LED电源系统的可靠性产生不利影响。
PCB抗干扰设计主要包括PCB布局、布线及接地，其目的是减小PCB的电磁辐射和PCB上电路之间的串扰。

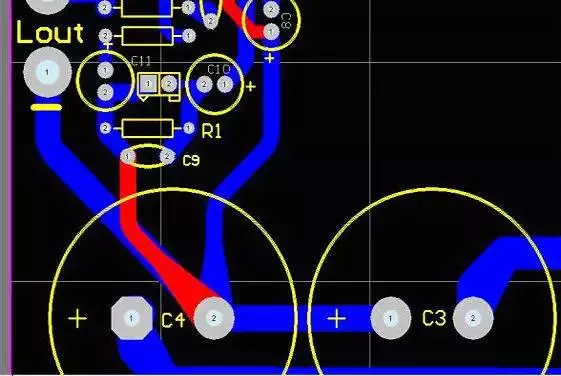

图4：正确选择选择主滤波电容引脚作为集中接地点

还有，一般变压器电磁干扰引发的交流声频率一般为50HZ左右，而地线布线不当导致的交流声，由于整流电路的倍频作用频率约为100HZ，仔细区分还是可以察觉的。

正确的布线方法是如图4，选择主滤波电容引脚作为集中接地点，强、弱信号地线严格区分开，在总接地点汇总。
因此，在设计印刷电路板的时候，应留意采用正确的方法，遵守PCB设计的一般原则，并应符合抗干扰的设计要求。

3. 增强受干扰体的抗干扰能力

在LED电源系统中输进/输出也是干扰源的传导线，和接收射频干扰信号的拾检源，我们设计时一般要采取有效的措施：

① 采用必要的共模/差模抑制电路，同时也要采取一定的滤波和防电磁屏蔽措施以减小干扰的进进。

② 在条件许可的情况下尽可能采取各种隔离措施(如光电隔离或者磁电隔离)，从而阻断干扰的传播。

③ 防雷击措施
室外使用的LED电源系统或从室外排挤引进室内的电源线、信号线，要考虑系统的防雷击题目。常用的防雷击器件有：气体放电管、TVS(TransientVoltageSuppression)等。气体放电管是当电源的电压大于某一数值时，通常为数十V或数百V，气体击穿放电，将电源线上强冲击脉冲导进大地。TVS可以看成两个并联且方向相反的齐纳二极管，当两端电压高于某一值时导通。其特点是可以瞬态通过数百乃上千A的电流。

因此，LED电源电磁电磁干扰要控制技术主要有：电路措施、EMI滤波、元器件选择、屏蔽和印制电路板抗干扰设计等。能正确合理的对这些问题进行解决，通过LED驱动电源顺利通过3C认证，不是问题！
