辐射电磁场抗扰度测试方法

测试时要用 1KHz正弦波进行幅度调制， 调制深度为 80%， 参见下图 （在早期的测试标准中不需要调制）。将来有可能再增加一项键控调频 （欧共体标准已采用）， 调制频率为 200Hz， 占空比为 1:1。

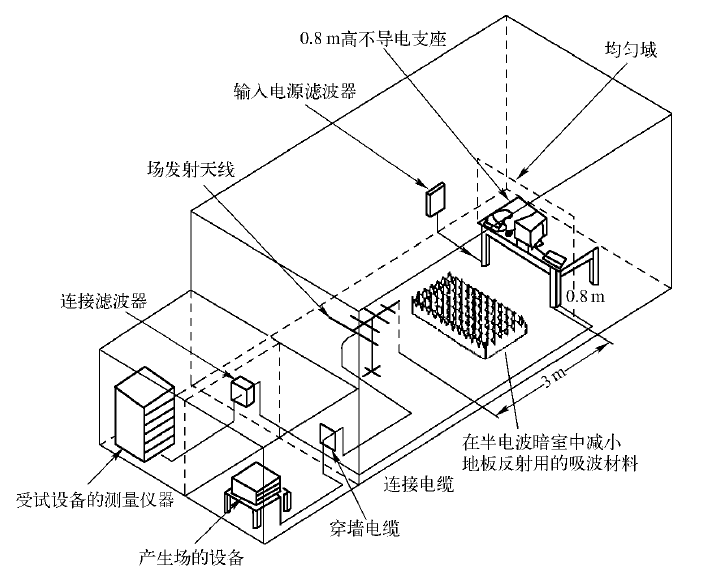

信号发生器的输出电压波形测试在电波暗室中进行(如下图)，用监视器监视试品的工作情况 （或从试品引出可以说明试品工作状态的信号至测定室，由专门仪器予以判定）。暗室内有天线 （包括天线的升降塔）、转台、试品及监视器。工作人员、测定试品性能的仪器、信号发生器、功率计和计算机等设备在测定室里。高频功率放大器则放在功放室里。测试中，对试品的布线非常讲究，应记录在案，以便必要时重现测试结果。

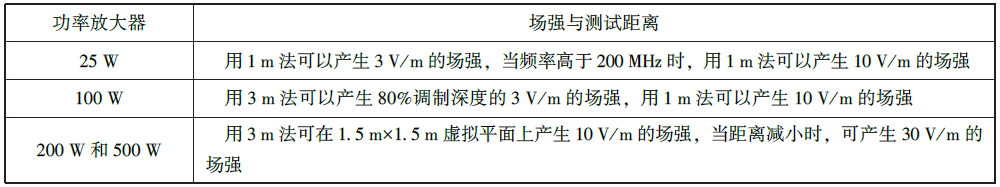

射频辐射电磁场抗扰度测试装置场强、测试距离与功率放大器的关系见表：

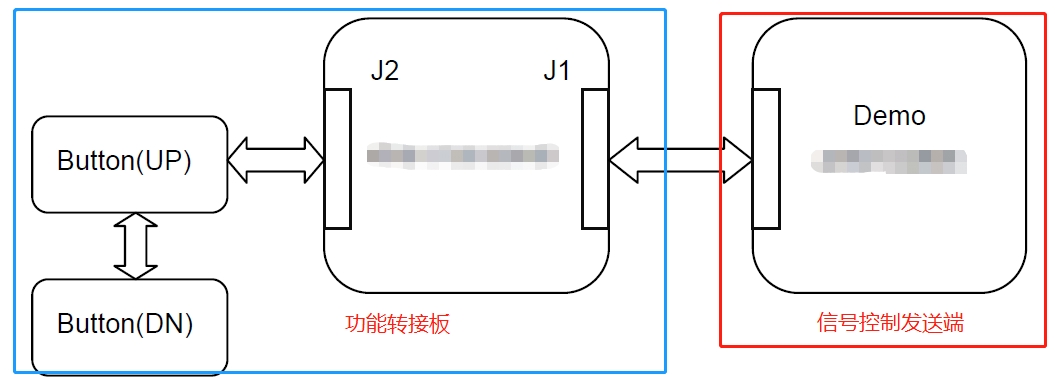

遇到的问题：公司开发了一款功能转接板，该功能转接板在正常运行过程中，转接板接收到控制系统的发出的指令后，会有扬声器发声。其功能框图如下图所示：

 功能测试框图

功能介绍：该系统分为两部分，第一部分是最右侧的信号控制发送端，第二部分是左侧的功能转接板，功能转接板上有按钮动作开关以及扬声器发声驱动模块。产品正常运行过程中转接板接收到控制系统的发出的指令后，会有扬声器发声。

异常问题点：产品在做辐射抗扰度测试(RS测试)的过程中发现，发现即使控制系统不给转接板发信号，转接板上的扬声器也会发出声音，并且重复试验后发现干扰在400MHz~600MHz宽频带范围内均有发生。

现场捣鼓一下，毕竟实验室约一次不容易。。。现场拆开产品的结构，“这TM都谁准备的样机，线就这样一坨，绕线跟印度学的吗”，硬件工程师发自灵魂的追问。肯定是这个问题，待我整理整理线束重测一遍。然并卵用，再次测试，干扰音问题没有改善。再再次测试，还是没有改善。我和我的小伙伴陷入了沉默...

回去以后，和部门同事们一起分析原理图和Layout，在原有硬件基础上针对性的提出如下几个可行的方案。大概过了一周以后，终于又约到了实验室。开始愉快的玩耍。。。
