美国FCC发布无线充设备WPT的新要求KDB 680106 D01

   2024-01-15 BACL1130
本文导读:2023年10月24日美国FCC发布无线充新要求KDB 680106 D01 Wireless Power Transfer v04,FCC整合了近两年TCB workshop所提出的指引要求,详见如下内容。无线充KDB 680106 D01主要更新如下:更新一:无线充的FCC认证法

2023年10月24日美国FCC发布无线充新要求KDB 680106 D01 Wireless Power Transfer v04,FCC整合了近两年TCB workshop所提出的指引要求,详见如下内容。

无线充KDB 680106 D01主要更新如下:

更新一:

无线充的FCC认证法规为FCC Part15C§15.209,而且产品的使用频率需要符合Part15C §15.205(a)的范围,即根据Part15授权的设备,不得在90-110 kHz频带内运行。产品除满足法规要求外,还需遵循KDB680106的条件。

更新二:

根据2023年10月24日公布的新版无线充电设备的KDB(KDB680106 D01 Wireless Power Transfer v04),如果不满足以下条件,则需要跑ECR!(就是测试前的lab inquiry)申请人根据KDB指引,向FCC官方提交咨询,以获得FCC授权。

但产品满足以下所有条件时可以豁免:

(1)功率传输频率低于1 MHz;

(2)每个发射元件(例如线圈)的输出功率小于或等于15W;

(3)提供最大允许负载的测试周边与发射器物理接触(即发射器和周边设备外壳的表面需要产生直接接触);

(4)仅§2.1091-移动暴露条件适用(即本规定不包括§2.1093-便携式暴露条件);

(5)射频暴露测试结果必须符合限制;

(6)具备一个以上充电结构的设备,例如:一个设备可能使用三个功率为5W的线圈,或一个功率为15W的线圈,在这种情况下,需要测试这两种状态,而且测试结果均需满足条件(5)。

以上其中一项不符合,则需要跑ECR,换言之,如果无线充是便携式的设备,就必须走ECR,并且提供下列信息:

-WPT的工作频率

-WPT每个线圈的功率

-移动或便携式设备演示操作场景,包括射频暴露合规信息

-与WPT发射器的最大距离

更新三:

针对无线充设备WPT定义了传输距离≤1m及>1m的设备要求。

A. WPT传输距离≤1m,且符合此KDB要求,则不需提交KDB咨询。

B. WPT传输距离≤1m,且不满足此KDB要求,则需向FCC提交KDB咨询,以获得授权批准。

C. WPT传输距离>1m的,则需向FCC提交KDB咨询,以获得授权批准。

更新四:

无线充电设备WPT按FCC PART 18或者Part 15C法规进行授权时,无论是按FCC SDoC或是FCC ID Certification的程序,都需向FCC提交KDB咨询,获得同意后才被视为有效的授权。

更新五:

对于射频暴露的测试,场强探头没有足够小(探头传感元件的中心距离探头外表面超过 5 mm),需要根据3.3章节的要求推算出0mm处的结果,并且针对2cm和4cm的部分,计算每次的测试结果是否在30%的偏差之内。提供对于场强探头不符合测试距离要求时的公式计算方法和模型评估方法。并且此结果要在TCB发证阶段走PAG。

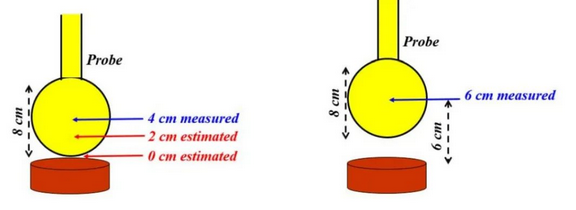

图 1:靠近 WPT 设备(红⾊/棕⾊)的点的探头(⻩⾊)测量⽰例

探头半径为 4 厘⽶,因此可测量场的距离设备最近的点距表⾯ 4 厘⽶(本⽰例假设探头校准是指传感元件结构的中⼼,在本例中为球体)半径为 4 厘⽶)。

0厘⽶和2厘⽶处的数据必须通过模型进⾏估计,然后必须通过与4厘⽶和6厘⽶处的实际测量进⾏⽐较来验证同⼀模型,从⽽可以定位探针中⼼并收集有效数据。

更新六:

针对距离不超过⼀⽶的负载供电的 WPT 发射器,对于具有多个辐射结构的 WPT 设计时,应如图 3 所⽰考虑到负载的距离,从⽽在接收器和最近的发射结构之间进⾏测量。

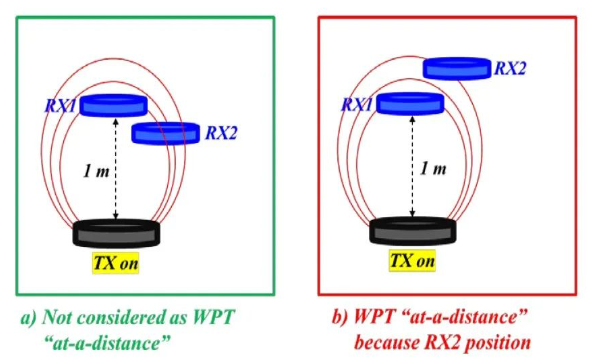

图 2

a) 对于多接收器系统(此处显⽰有两个接收器,⽤ RX1 和 RX2 表⽰),⼀⽶距离限制必须适⽤于参与充电过程的所有接收器。

b) 无线充设备WPT系统被认为是“远距离”系统,因为它可以在 RX2 距离发射器⼀⽶以上时发挥作⽤。

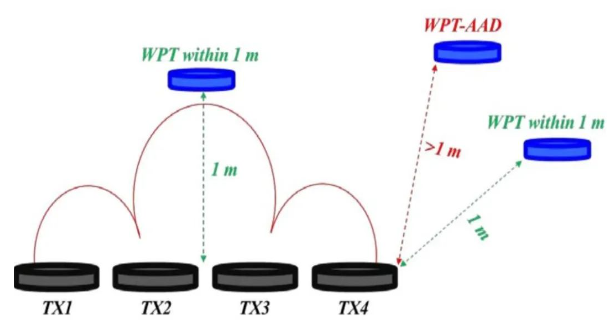

图 3

对于多线圈发射器系统,⼀⽶距离限制是从最近的线圈边缘开始测量的。⼀⽶内的 WPT 运⾏负载配置为绿⾊字体 标记的负载,如果负载可以供电超过⼀⽶(红⾊),则应视为“远距离” 。
