PolySwitch 元件及其应用电路

      PolySwitch元件是一种自复式聚合物非线性正温度系数（PPTC）热敏电阻。泰科电子公司在1995年就开发了贴片式miniSMDTM过流保护元件，近年来又开发出microSMDTM、nanoSMDTM及picoSMDTM等尺寸更小的系列。另外，在miniSMDTM系列中增加了24V、60V的新品种及在microSMDTM系列中增加了2.0A的品种。

 PolySwitch元件的主要参数：在未过流时，其电阻值很小（不同的额定电压下阻值不同，一般为零点几Ω到几Ω）；在过流发生时，其电阻值可达mΩ，电流极小接近“断开”，且断开时间（time-to-trip）更短。

      该元件的封装尺寸小；电流为0.05～3A；电压为6～60V；常态时阻值小；通过UL、CSA及T哣论证。

      该元件应用范围极广，主要为计算机、便携式电子产品、多媒体、游戏机、移动电话，同时也适用于汽车、工业控制及电池等。

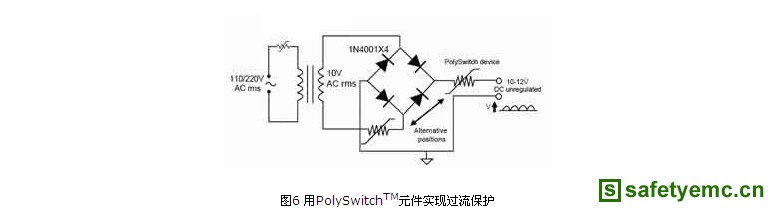

    PolySwitch元件在便携式电子产品适配器（外接电源）中的过流保护如图6所示。图中结构用了两个PolySwitch器件，可防止短路时损坏适配器。

    充电器是便携式电子产品中是必要的附件，图7是充电器中PolySwitchTM元件的应用。图7中的虚线框内是电池组，PolySwitchTM元件在其中作充、放电过流保护。
