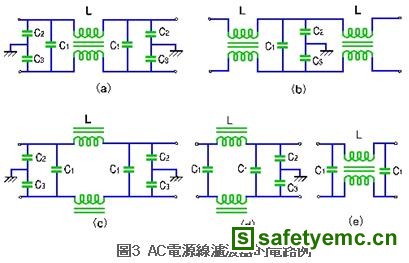

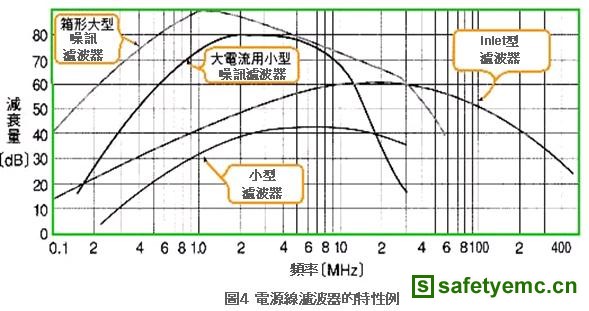

图中的（e）对一般模式不但可以对应支持一般模式扼流，而且不接地也能够直接使用。图4是电源线滤波器的频率特性例。以往有效范围0.5~30MHz的滤波器广泛被使用，随着遮信号频率的高频化，要求更高频率适用范围的滤波器。
 　
 　

不只是电源线滤波器，包含一般滤波器在内的滤波特性，并不是由滤波器单体决定，滤波器的特性随着信号源与负载的特性变化，然而电源线经常连接繁杂的负载，因此电源线的阻抗无法维持一定。

对电源线滤波器而言，信号源与负载的阻抗随着彼此设置场所经常出现很大的差异。电源线滤波器是根据一般电源状况（信号源与负载）设定再依此匹配设计，然而实际使用条件经常与它出现极大的差异，在某些场所效果非常好滤波器，在其他场所效果却非常差。图4的电源线滤波器频率特性，是根据预期的信号源与负载时的特性。

滤波器的特性

接着介绍滤波器的特性。滤波器依照它的频率特性，分成低通滤波器（Low Pass Filter）与高通滤波器（High Pass Filter），此外还有与增幅电路组合构成的主动滤波器，以及由电容器、电感、电阻器构成的被动滤波器等等。

本章节只针对噪讯滤波用被动低通滤波器进行说明，同时将焦点锁定在非平衡型与标准模式（normal mode）用滤波器。

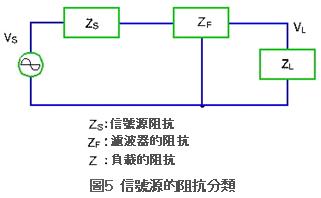

滤波器（阻抗ZF）夹在信号源与负载（阻抗ZL）之间，因此信号源又分成可以产生等价性决定的定电压电源VS与信号源阻抗ZS（图5）。
 　

首先探讨最单纯的L与C单体滤波器。L单体透过电感阻止高频噪讯流入负载（图6 ），具体内容根据图6内的式（a）所示它会被分压，此时噪讯频率内的滤波器阻抗ZF，如果比信号源阻抗ZS、负载阻抗ZL 大的话，出现在负载的电压VL，它的噪讯电压会大幅衰减。
