收容电子电路的容器，名称五花八门例如case、筐体、frame等等，frame通常是指尺寸较大的容器，case是指体积比小可以轻易移动的容器，不过本讲座原则上一律使用case一词。

Case主要目的

Case主要目的除了收容电子电路之外，还可以保护电子电路，许多场合case的表面设有显示器、操作开关，对用户显示信息，或是接受用户的操作等等，它可以发挥人机接口的功能。

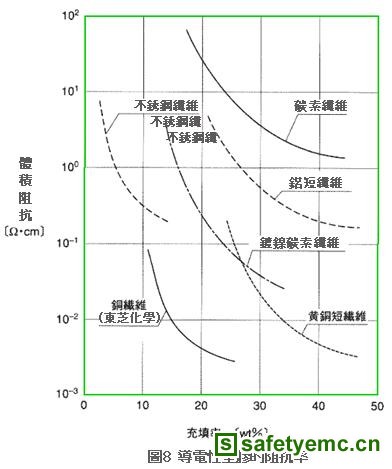

噪讯对策时经常仰赖case遮蔽，它可以遮蔽来自外部的放射噪讯，同时防止放射噪讯泄漏到case外部。为了使case具备遮蔽(shield)效果，case必需使用导磁性材料，对低频磁气必需利用磁性体作磁性遮蔽。

遮蔽即使无法完全含盖遮蔽对象物，仍旧具有某种程度的遮蔽效果。为了达成完全的遮蔽，理论上要求完全包覆对象物，此时如果有孔穴的话，噪讯会从孔穴进出，然而实际上case完全无孔穴化却超过预期的困难，它要求非常严密的作业技巧。

电子电路几乎都整合在印刷基板上，case内的导线分成印刷基板内的印刷图案，与连接印刷基板之间的导线两种。

Case的遮蔽效果与接地

Case接地(本讲座将Ground与接地区隔使用)有两个目的，分别是：

1. case接地 → 防止触电保全为目的

2. 信号接地 →使Ground的电位更稳定为目的

Case接地原本是高功率电子机器必要的措施，使用商用电源的电子机器，遇到商用电源超过一定基准时，有义务作case接地，此时必需根据接地工程基准进行接地工程，除此之外并无case接地的法规，case未接地具有下列效果：

以导电体完全包覆对象物，即使case未接地，对电磁波具体电磁遮蔽效果，如果case未接地，对静电放电就完全无效果。

Case未接地case的电压上升可能会引发静电放电，由于静电放电属于强烈噪讯，因此针对遮蔽等目的作判断，认为不需要作case接地时，基于静电放电考虑仍旧必需作作case接地。此外只作部份导体包覆对象物时，如果不作case接地，就完全没有遮蔽效果。

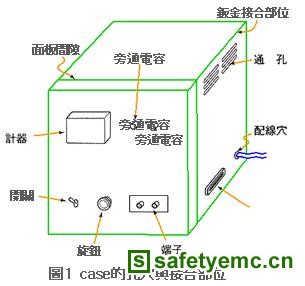

Case如果设有孔穴时会抵销遮蔽效果，然而case要达到完全无孔穴化，困难度经常却超过预期，如图1所示的case周围所有标示部位，它的效应与孔穴相同，尤其是钣金接合部位的数量比孔穴多，而且长度更长，这意味着钣金接合部位的问题比孔穴更严重。

然而实际上全部消除这些孔穴与钣金接合部位几乎不可能，例如堵塞通气孔会造成电子电路的热量无法排至case外部。所幸的是孔穴的长度如果很短时并不会造成问题，因为对应孔穴长度的波长，孔穴只会让短波长的电磁波通过，低通滤波器(Low Pass Filter)会阻止高频领域的电磁波。

由此可知适当选用孔穴长度与滤波器的cut-off频率，通过孔穴侵入case内部电子电路的噪讯，可以利用滤波器消除。必需注意的是门扇的隙缝、钣金接合部位即使很细小，有可能变成长孔穴。

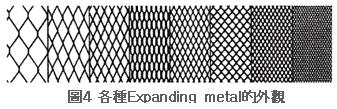

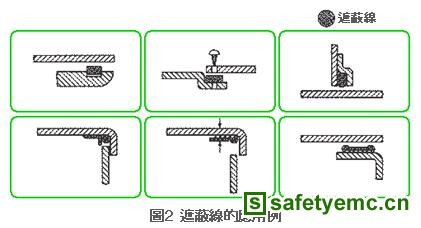

如图2所示钣金接合部位形成导电性有效方法，使用遮蔽线亦即导电性垫片，门扇等可动部位则使用图3的Finger，通风孔等开口部位很大的场合，可以张贴金属网，根据笔者的经验Expanding meta(l图4)的效果比金属网好，主要原因是金属网的导线捻合部位的导电性不够充分，Expanding metal利用整片金属板冲压制成，因此Expanding metal的电磁波遮蔽效果比金属网好。

比孔穴更严重的是Case有电气性浮动部位，尤其是电气导体未连接Ground的部位非常容易带电。浮动部位的天线效应会收集外部噪讯，当静电超过过一定电压时，会引发静电放电现象产生巨大的噪讯。

为了避免Case出现浮动部位，常用的对策可以使用图5所示的方式。case的门扇容易形成浮动部位，设计上必需格外谨慎。

与Case本体作电气性接合时，可以考虑使用图3所示的方式，必需注意的是门扇与case之间不可以制作长方形孔穴。

图6是case浮动部位范例。Case表面的按键圆柱(rod)呈浮动状，由于圆柱裸露在Case外部，它会收集case外部的噪讯散播至case内部，常用对策有两个，分别是将圆柱连接至Ground，或是改用塑料材质的圆柱。

浮动部位裸露在case外部是最糟糕的情况，即使裸露部位是在Case内部也不好，必需作Ground，例如利用金属螺丝固定印刷电路基时，非常忌讳金属螺丝浮动，此时可以用Ground pattern使金属螺丝作Ground。

导线绘制成loop时如果呈现大面积时，表示导线的阻抗非常大，大导线阻抗噪讯对策上非常棘手，设计上必需尽避免。尤其是强噪讯加害性的导线，与高被害性的导线平行贴近排列最危险。

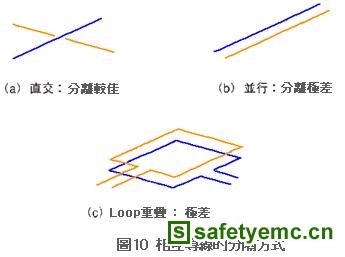

各导线采取直交方式被认为是最佳设计，不过确必需与有问题的导线贴近排列时，建议读者采用直交排列方式，最忌讳排列变成loop状，特别是loop相互重迭最危险(图10)。

导线数量很多的场合必需制作束线(Harness)，相同束线内的导线尽量贴近形成并行线，噪讯加害性较大的导线，必需避免与容易成为噪讯被害的导线在相同束线内配置。此外相异束线不可以并行排列，尽量缩短束线的长度。

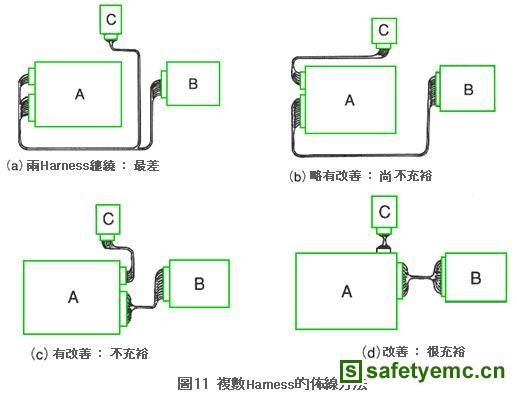

图11是复数Harness的排列方法，由图可知排列是否妥当取决导线缠绕方法。case内的Rack设置受到各种限制，不过连接器(connector)的位置与方向，大多根据导线是否顺利通行度决定。信号导线与电源/Ground导线之间布线，形成相同位置也很重要，尤其是AC电源导线与其它导线的分隔必需彻底遵循。
