表4是我国在860~960MHz频段的频率规划和指配情况。
表4 我国860~960MHz频段频率规划和指配情况
CDMA下行频段 |
GSM上行频段 |
无中心对讲机(业务较少) |
点对点立体声广播传输(业务较少) |
航空导航业务 |
GSM下行频段 |
870—880MHz |
870—880MHz |
915—917MHz |
917—925MHz |
925—930MHz |
930~960MHz |
我们针对UHF频段的相关已存在的业务进行了RFID设备的兼容性测试(RFID读写器样品带外杂散发射测试图样例见图2),由于标签相对读写器来说功率较小,测试主要考虑读写器对公众蜂窝通信的影响,特别是对易发生邻频干扰的GSM网络。对无中心对讲机系统也进行了相关的实验室环境干扰测试。我们所使用的测试环境为EMC10米法半电波暗室、5米法全电波暗室,以及相关的真实环境。实验室测试配置如图3所示。
图2 RFID读写器样品带外杂散发射测试图举例

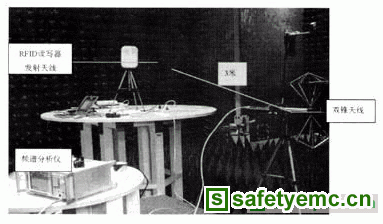

图3 实验室测试配置图
通过测试,我们发现读写设备同其他邻近频段无线电业务在近距离使用的情况下,当Reader开启时,对邻近无线电业务有相应的影响,这主要来自开关机噪声的干扰;在工作环境较近的情况下(如1米以内),由于读写器的带外噪声对临近业务会有稍微的邻道干扰。上述干扰,可以通过调整频率的必要带宽、发射功率大小和带外发射特性等措施加以消除。通过相关试验,笔者谈一些个人建议:
(1)RFID设备实际使用时较理想的使用模式应是跳频模式。
(2)考虑到将来的大容量标签所需的更高的读取速率,需要设备能够提供足够的必要带宽。
(3)大功率的设备较难实现比较好的带外特性,小功率的设备比较轻易实现较好的带外特性,考虑到对相邻频段业务的保护,建议RFID设备发射功率能够满足应用即可。带外发射以及杂散发射必须满足信息产业部无线电治理局的相关文件以及国家有关标准之规定。
(4)为了防止RFID设备的电源端口、电信端口、信号端口耦合的传导骚扰通过电源线、电信电缆或内部连接电缆向空间辐射电磁波,建议RFID设备的电源端口、电信端口、信号端口的传导骚扰满足GB9254-1998《信息技术设备的无线电骚扰限值和测量方法》的相关要求。
(5)考虑到RFID设备可能在较恶劣的环境中试用,有可能由于环境温度、湿度以及工作电压的变化而引起设备射频性能的变化,建议对RFID设备进行极限条件下的射频性能测试,具体要求参照相关的国家标准。
