数字RF应用的迅速扩大,推动了包括移动通信和频谱管理在内的大量来自应用上的测量需求,也由此产生了一个异常复杂的技术环境。目前,这种环境正从设计工作台转向现场,因此,在便携的手持式平台上提供台式仪器的性能正成为众多厂商追求的目标。
Tek SA2600

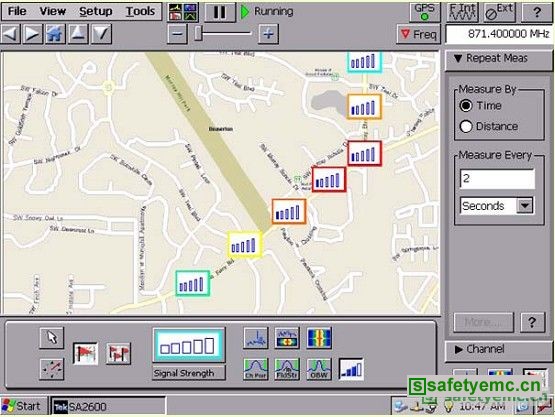

泰克公司日前推出的手持式实时频谱分析仪SA2600,除了采用专有的DPX波形图像处理技术外,还集成了GPS和地图工具,可为工程师提供便捷的干扰定位功能。SA2600提供10kHz-6.2GHz的频率范围、20 MHz实时带宽和-153dBm显示平均噪声电平(DANL)。其DPX技术每秒分别可以处理>2,500个或>10,000次频谱测量,并实时显示。
泰克方面称,SA2600的频谱处理速率要比其它厂商提供的任何扫频分析仪快100倍以上,可为瞬态事件提供100%的侦听概率(POI)。其中SA2600可以侦听最短事件时间周期为500微秒的瞬态事件,H600为125微秒。不过,和其它竞争产品相比,其5.56Kg的重量似乎略显沉重。
Agilent 9340
Agilent 9340手持式频谱分析仪是专为外场使用而设计的。除7.2英寸抗反光液晶屏,支持640x480像素分辨率外,USB/LAN接口、多语言用户界面、四小时电池供电时间等功能均为外场使用提供较好的可用性。
性能方面,9340可提供100kHz-3GHz频率范围(可扩展到9kHz),RBW 30MHz-1MHz,按1-3-10序列,DANL -124 dBm,带前置放大器时为-144 dBm ,10dBm TOI,幅度精度: ±1.5 dB,30 kHz偏移时的相噪为-87 dBc。并具有频谱发射模板,可测试场强,并可扩展成标量网络分析仪。

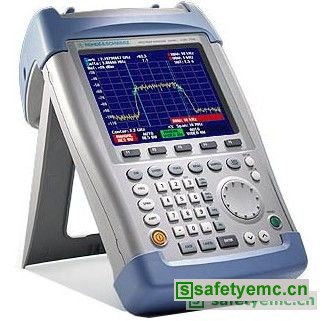

R&S FSH
R&S FSH系列共分3种型号,3GHz FSH3,6GHz FSH6,以及18GHz FSH18。在不同的配置下,除了能进行基本的频谱分析外,还可以完成发射机与天馈线测试、无线电干扰查处、电磁场强监测以及电磁兼容(EMC)诊断等测试。
以发射机与天馈线测试为例,这是无线网络维护工作的最主要内容之一。R&S FSH针对这类测试提供了丰富的功能和选配件,可完成功率/驻波比、3G、双端口传输、单端口电缆损耗、电缆故障点DTF、SMITH圆图显示等测试内容。
Aeroflex 3500
Aeroflex 3500工作量程范围为10kHz~5MHz,有效分辨带宽19Hz。新增的频谱分析仪选项35XXOPT01采用高级快速傅立叶变换(FFT)算法,可即时显示RF频谱,据称是首款真正基于鲁棒设计的便携式无线测试装置,有大量RF测试和分析工具。像宽带功率计、频率计、偏离和调制指数、信号-噪声及失真比(SINAD)和失真测量的特征使3500与其他便携式RF测试设备大不相同。
