● 镜像区的反射足以影响DUT测试区的品质，而镜像区的特性尺寸有几个波长，其表面覆盖的吸波材料在VHF和UHF频段时它的尺寸甚至超过暗室侧墙、顶棚和地面的特性尺寸。
● 有效镜区面积较大，在使用射线跟踪法时难以确定镜像的准确入射角。
● 在低频时难以精确地预判或预测墙面吸波材料在偏离垂直投射时的反射系数。
● 难以精确测量吸波材料的反射系数的相位。因而仅能计算DUT测试区场的有效值（RMS）及和的平方根值（RSS），如此只能提供近似值。
● 在VHF和UHF频段，许多情况都是基于吸波材料在2GHz以上斜入射时反射系数的递减曲线来近似的，这种外推法对许多暗室就相当不精确。
最有效的常用的对射线跟踪法的改进是口径积分法，即从侧墙反射进入测试区的反射场是用整个口径的基尔霍夫（Kirchhoff）积分计算（包括侧墙、顶棚或地面），测试区内场是反射场与源天线辐射场的叠加。虽然这种方法比较好的适用于暗室的分析，但所得到的精度仍受到限制，这是由于所用的吸波材料垂直和斜投射时反射系数的信息(两个交叉极化的幅度和相位)的限制。如前所述，对UHF和VHF频段就更成问题了。此外，无论口径积分法还是射线跟踪法对此频段的暗室内多重反射都是无法计算，但这又是很重要的。
一 不精确的暗室分析的后果
由于缺乏对暗室性能的精度预估可能导致暗室的设计不是最佳。然而是不是最佳性能也不总是能判断出来的，例如在测试区内场探测也可能表示不出场变化和起伏的全貌，那是由于在低频时室内表面反射和直射造成的干涉图的波动周期较长的缘故。为了保证适当的暗室性能，暗室场强探测应在尽可能的整个频带内进行，在测试区内整个频带上的场强锯齿形起伏变化应加以标注，多次匹配调整收发极化时在整个频带内记录下来的信号起伏小就说明了暗室的性能比较好。
二 三维电磁仿真
前述的分析技术对低频来说是有限制性，显然需要严格地进行综合分析，比较合适的分析就是下述的三维电磁仿真法。
不久前尚无用于解决此类问题的暗室三维定量分析的标准软件包，但近来随着PC计算机技术的进步，有了用时域法技术的三维电磁分析的计算仿真软件包，使此种分析变成可能。
ORBIT/FR公司用商用变换解算软件包完美的完成了低频暗室的性能仿真。采用三维时域技术计算仿真的低频暗室性能典型的仿真结果如下所述。
主要的分析是对室内感兴趣地点的场均匀性进行分析，譬如DUT测试区及随后决定的暗室内的幅度锥削及纹波、相位变化和导致的交叉极化电平。这些量都是与如下参数有关：
● 吸波材料的布局与品质。
● 源天线／DUT的间距。
● 工作频率。
● 源天线波束宽度。
● DUT转台情况。
● DUT支撑结构形状和材料情况。
通过这些分析就能提供出关于源天线与DUT的距离和位置、吸波材料的布局情况的信息，以致于能够做到达到所需性能的暗室最小尺寸。
三 暗室的模型法
对于暗室模拟最有效的方法就是建立各种不同类型吸波材料的标准数据库，如角锥材料、楔型材料、复合材料（如角锥背面复合铁氧体瓦）、吸波地板材料等。每种类型材料都有不同尺寸，如角锥材料有从5厘米高到2.4米的高度，对UHF和VHF频段有更高的高度，典型的有0.9～2.4米。把材料的负载特性输入并储存在数据库内，这是基于整个频段材料特性ε′（f）、ε″（f）、μ′（f）、μ″（f）的测量而来的。材料的精确特性是用于模拟的最重要的参数之一。

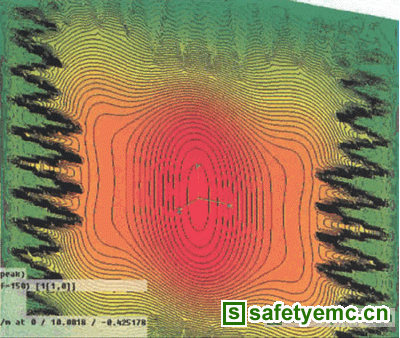

图1 a 暗室设计的等距线观察图

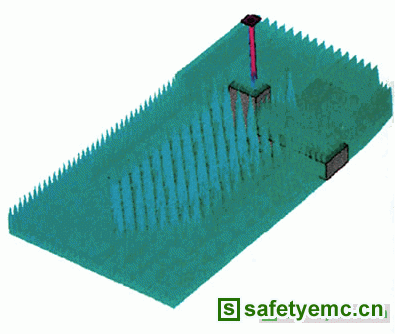

b 吸波材料在地板上的布局
图1中给出一个典型暗室设计案例，吸波材料的布局包括不同类型不同级别的材料，暗室尺寸：H=6m、W=6m、L=10m，工作频率低至150MHz。地面包括安置在对角线上“镜像区”的龟背突起，在地面远端可用低档次角锥和楔状材料。转台系统是用玻璃钢纤维塔支撑DUT，走道材料也表示在布局中，当然对它们都要进行模拟。
