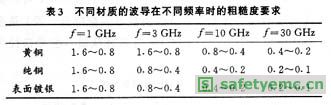

波导表面粗糙度越低,加工难度越大,制造成本也越高。为了降低成本、提高经济效益,在不同频段,控制波导管表面粗糙度的要求是不同的。频率越高,波长越小,粗糙度值要求也越低。表3为实际工作中总结出的铜、黄铜、镀银波导在不同频率时的粗糙度要求,可作为设计时的依据。
4波导管安装误差与电性能的关系
在由许多波导元件组成的系统中,除在波导中插入不均匀性元件会引起波的反射外,两元件连接处产生的不连续性也会引起波的反射,以至降低传输效率。
微波元件在安装过程中容易出现的问题有以下几种[2]:
(1)波导口径不一致,如图1(a)所示。
(2)波导口径一致,但中心不同轴,如图1(b)所示。
(3)波导口径一致,但中心线不平行,存在夹角θ,如图1(c)所示。

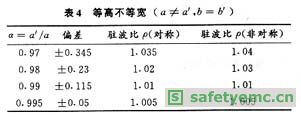

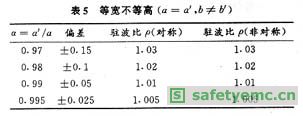

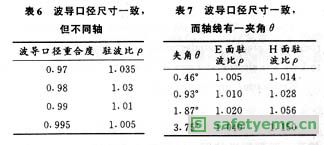

以23 mm×10 mm的波导为例,在f=10 GHz时不同类型的安装误差所引起的驻波比见表4 - 表7。
对表4~表7的数据分析可知,波导口径误差所致的驻波系数比波导口径一致而因连接错位所引起的驻波系数要大;偏角对H面驻波系数的影响比对E面驻波系数的影响更显著。因此微波元件在加工过程中要尽量保证口径一致、端面法兰与元件轴心线尽量垂直,使夹角θ≤0.2°,在安装过程中通过使用定位销或其他的工艺方法尽量使口径同轴,这样才能有效地减小元件的驻波,从而降低电磁波在元件中传输时的损耗。
5 结语
通过对微波元件材料特性、表面质量、加工和安装精度对电性能的影响的对比分析,找出了可用于指导生产的数值依据和方法,在实际工作中能够有的放矢,对避免一些不必要的失误、减少重复劳动有不可忽视的作用。
参考文献
[1]向勋贤.对拉制波导管光洁度公差的初步讨论华中工学院四系,1964.
[2]雷达总体结构与装配工艺学.电子工业部雷达工业管理局,1984.
