先进的技术改进和全新的体系结构使日益复杂的天线能够用于各种应用，包括航空航天和无线领域的雷达和卫星通信。这些复杂的天线，例如相位阵列波束控制天线可以极大地增加必要的数据数量，以全面表征复杂阵列，但它同时也会增加总体测试时间。天线测试工程师的责任是确保天线的精确表征，使其满足技术指标的要求，但是要快速而精确地完成此项复杂的工作却是一个非常艰巨的任务。这就需要一个快速、精确、具有高测量灵敏度并且能够处理大量数据的解决方案。

天线测量、RCS 和测试区域

测试天线时，天线测试工程师通常必须测量大量参数，例如辐射方向图、增益、阻抗或极化特性。用于测量天线辐射方向图的技术之一是远场测量，其中被测天线（AUT）安放在发射天线区域的远场。第二种技术是近场测量，其中 AUT 安放在近场，然后通过数学方法将数据换算成远场。雷达截面（RCS）测量用于测量雷达目标和角度有关的回波特性。根据天线和应用的不同，近场、远场或 RCS 测试将是适当确定 AUT 的幅度和/或相位特性的首选技术。

图中英文：
Optional amplifier    放大器（可选项）
Source antenna    源天线
PSG or MXG    PSG 或 MXG
Trigger in    触发输入
Trigger out    触发输出
LAN
Router / Hub    路由器/集线器
PNA trigger out    PNA 触发输出
PNA trigger in    PNA 触发输入
85320A Test mixer    85320A 测试混频器
85320B Reference mixer    85320B 参考混频器
LO in    LO 输入
85309A
LO out (Opt/108)    LO 输出（选件 108）
7.606 MHz
N5264A opt. 108    N5264A 选件 108

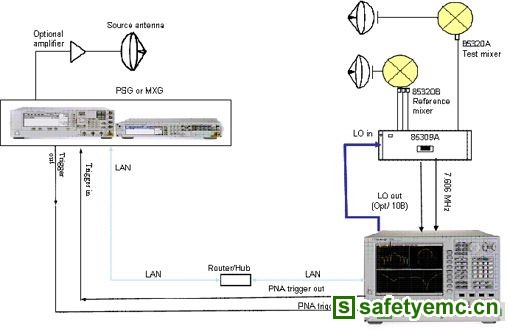

图 1. 由 MXG 和 PNA-X 系列接收机（包括 LO 信号源）组成的远场天线测量的简单实例。

常见的天线测量系统可分为两个独立的部分：发射地点和接收地点（参见图 1）。发射地点由微波发射源、放大器（可选项）、发射天线和发射地到接收地的通信链路组成。接收地点由 AUT、参考天线、接收机、LO 信号源、射频下变频器、转台、系统软件和计算机组成。

在传统的远场天线区域内，发射天线和接收天线通常要间隔足够远的距离，从而仿真预期的工作环境。AUT 会接收到从距离足够远的源天线发射过来的信号并在 AUT 的电子孔径上生成一个近平面的波前。远场测量可在室内和室外区域进行。通常，室内测量是在特别设计的消声室里进行，以降低墙壁、地板和天花板的反射。

目标 RCS 的测量是在雷达反射率区域或散射区域内进行。第一类区域是室外区域，其中目标位于一个特殊形状的低 RCS 支架上，该支架处于信号发射方向上，与发射机间隔一段距离。与室内远场天线测量相同，室外区域通常需要使用消声室。这里目标位于消声室中心的旋转支柱上。墙壁、地板和屋顶被雷达吸收材料所覆盖，以防止由于反射而影响测量。

目标 RCS 测量在雷达反射区域或散射区域内执行。第一类区域是室外区域，其中目标位于一个特殊形状的低 RCS 支架上，该支架在发射机顺向，并且与之间隔一段距离。与室内远场天线测量相同，室外区域通常也需要使用消声室。这里目标位于消声室中心的旋转支柱上。墙壁、地板和屋顶被雷达吸收材料所覆盖，以防止由于反射而影响测量。
