在传统的远场天线区域内，发射天线和接收天线通常要间隔足够远的距离，从而仿真预期的工作环境。AUT 会接收到从距离足够远的源天线发射过来的信号并在 AUT 的电子孔径上生成一个近平面的波前。远场测量可在室内和室外区域进行。通常，室内测量是在特别设计的消声室里进行，以降低墙壁、地板和天花板的反射。

目标 RCS 的测量是在雷达反射率区域或散射区域内进行。第一类区域是室外区域，其中目标位于一个特殊形状的低 RCS 支架上，该支架处于信号发射方向上，与发射机间隔一段距离。与室内远场天线测量相同，室外区域通常需要使用消声室。这里目标位于消声室中心的旋转支柱上。墙壁、地板和屋顶被雷达吸收材料所覆盖，以防止由于反射而影响测量。

目标 RCS 测量在雷达反射区域或散射区域内执行。第一类区域是室外区域，其中目标位于一个特殊形状的低 RCS 支架上，该支架在发射机顺向，并且与之间隔一段距离。与室内远场天线测量相同，室外区域通常也需要使用消声室。这里目标位于消声室中心的旋转支柱上。墙壁、地板和屋顶被雷达吸收材料所覆盖，以防止由于反射而影响测量。

PNA-X N5264A —— 更快、更精确的测量接收机

安捷伦全新的 PNA-X 测量接收机为近场、远场天线或 RCS 测量提供所需的速度、精度、灵敏度和灵活性（参见图 2）。该接收机的数据采集速度比市场上任何其他天线接收机快 30％（五个接收机通道中的各个通道同时采集，每秒中可采集 400,000 数据点），为天线测试应用树立了新的业界标准。除了极快的数据采集速度以外，其可选的快速连续波模式能够使用 5 亿点数据缓冲器，使用户可以将无限数量的数据直接传输到网络中。它的动态范围比现有天线接收机大 20 dB（在 10 Hz IFBW 时为 134 dB），每个单元最多具有 5 个通道。

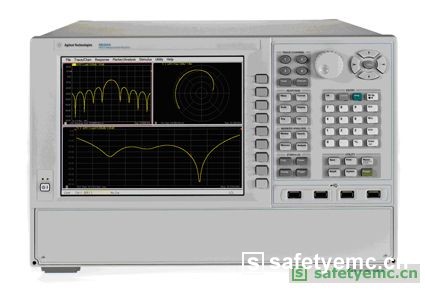

图 2. 雷达和卫星通信领域中需要大量数据来全面表征复杂的天线阵列，PNA-X 测量接收机是该领域中用于天线和雷达截面测量应用的最快的测量接收机。

PNA-X 测量接收机具有可选的内置 26.5 GHz LO 信号源和 +10 dBm 输出功率，可用作远程混频器或频率转换器的信号源。它还兼容 Agilent MXG/PSG 信号源、85309A 分布式频率转换器和 85320A/B 混频器。该接收机与 MXG 信号源结合使用，可将系统速度提高 10 倍。

PNA-X 测量接收机是以 Agilent PNA-X 网络分析仪技术平台为基础，因此，它能够为天线测试应用提供许多重要优势，包括：[!--empirenews.page--]

* 高灵敏度
PNA-X 测量接收机直接替代 8530A ，具有快速的吞吐量和低本底噪声。工程师可以从至少 29 种不同的 IF 带宽中进行选择，优化灵敏度和测量速度以满足特殊的测量和应用要求。

* 更快的速度
COM/DCOM 特性帮助 PNA-X 实现了极快的数据传输速率，而 LAN 连通性则通过内置 10/100-Mbps LAN 接口使 PC 与测试设备保持一定距离。这些特性可支持远程测试并减少了测试时间。

* 灵活性和精度
PNA-X 测量接收机具有最大的灵活性，提供多达 5 台同步测试接收机（A、B、C、D 和 R）；每台接收机能够测量高达 40 万个数据点。凭借其进一步增强的性能和改进的测量精度，PNA-X 测量接收机可与外部信号发生器保持同步。

* 安全性
从安全环境来说，PNA-X 具有可拆卸的硬盘，可以完全确保所采集数据的安全性。
