天线应用
通过其广泛的特性和主要优势,PNA-X 测量接收机能够轻松地集成到近场、远场和 RCS 测量系统中。对于远场或大型近场天线应用来说,PNA-X 测量接收机系统包括 Agilent 85320A/B 宽带外部混频器和 85309A 分布式频率转换器(参见图 3)。其可选的内置 26.5-GHz 合成源可作为 85309A LO/IF 分布式单元的 LO 信号源使用。
图中英文:

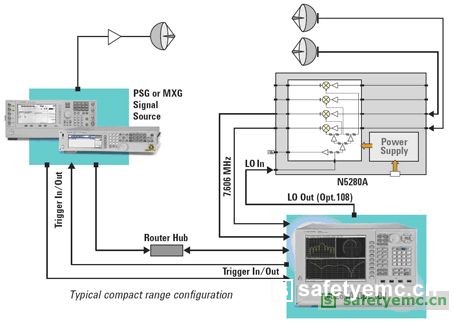

PSG or MXG Signal Source PSG 或 MXG 信号源
Trigger in / out 触发输入/输出
Router Hub 路由器/集线器
Trigger in / out 触发输入/输出
Power Supply 电源
7.606 MHz
LO in LO 输入
N5280A
LO Out (Opt. 108) LO 输出(选件 108)
Typical compact range configuration 典型的紧凑区域配置
PSG or MXG Signal Source PSG 或 MXG 信号源
Trigger in / out 触发输入/输出
Router Hub 路由器/集线器
Trigger in / out 触发输入/输出

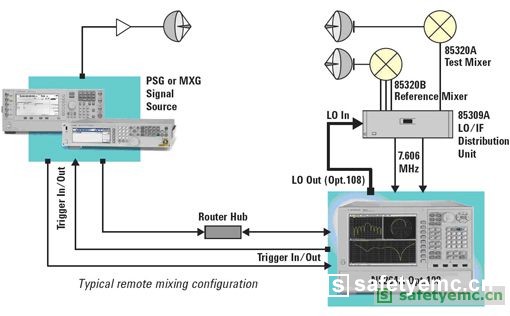

85320A Test Mixer 85320A 测试混频器
85320B Reference Mixer 85320B 参考混频器
LO In LO 输入
85309A LO /IF Distribution Unit 85309A LO /IF 分布式单元
LO Out (Opt. 108) LO 输出(选件 108)
7.606 MHz
N5264A Opt. 108 N5264A 选件 108
图 3. 典型的频率转换器和远程混合配置。
PNA-X 测量接收机每秒可获得超过 40 万个数据点,是远场天线区域应用的理想选择。极快的数据处理能力非常适用于那些使用有源阵列天线,因此需要进行大量数据采集的应用。由于有了更快的数据采集速度,测试的时候就可以选择较窄的 IF 带宽,把测量灵敏度显著提高的同时不会增加总的测量时间。
