摘 要：本文介绍了工作于2.4GHz ISM 频段的射频收发芯片nRF2401 的芯片结构、引脚功能、工作模式、接收与发送的工作流程，详细描述了nRF2401 的器件配置，给出了应用电路图，分析了PCB 设计时应该注意的问题，最后对全文进行了总结。

关键词：nRF2401；射频；无线通信；收发芯片

1. 引言

nRF2401 是单片射频收发芯片，工作于2.4～2.5GHz ISM 频段，芯片内置频率合成器、功率放大器、晶体振荡器和调制器等功能模块，输出功率和通信频道可通过程序进行配置。芯片能耗非常低，以-5dBm 的功率发射时，工作电流只有10.5mA，接收时工作电流只有18mA，多种低功率工作模式，节能设计更方便。
其DuoCeiverTM 技术使nRF2401 可以使用同一天线，同时接收两个不同频道的数据。nRF2401 适用于多种无线通信的场合，如无线数据传输系统、无线鼠标、遥控开锁、遥控玩具等。

2. 芯片结构、引脚说明

2.1 芯片结构

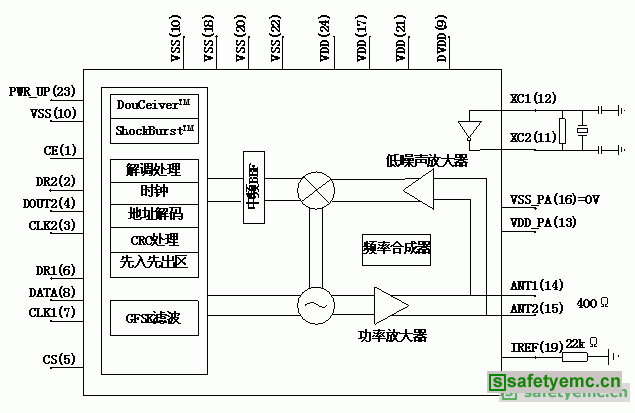

nRF2401 内置地址解码器、先入先出堆栈区、解调处理器、时钟处理器、GFSK 滤波器、低噪声放大器、频率合成器，功率放大器等功能模块，需要很少的外围元件，因此使用起来非常方便。QFN24 引脚封装，外形尺寸只有5×5mm。nRF2401 的功能模块如图1 所示。

图1nRF2401功能模块

2.2 引脚说明

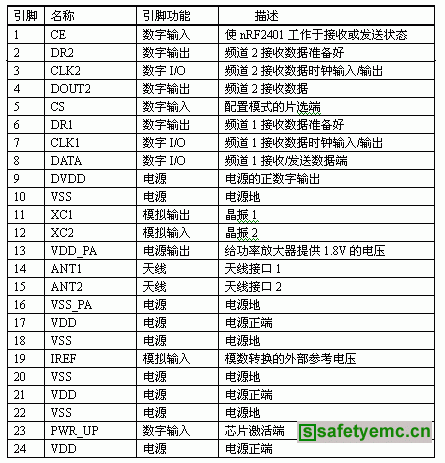

表1：nRF2401 引脚

3. 工作模式
nRF2401 有工作模式有四种：收发模式、配置模式、空闲模式和关机模式。nRF2401 的工作模式由PWR_UP 、CE、TX_EN 和CS 三个引脚决定，详见表2。
表2：nRF2401 工作模式

3.1 收发模式

nRF2401 的收发模式有ShockBurstTM 收发模式和直接收发模式两种，收发模式由器件配置字决定，具体配置将在器件配置部分详细介绍。
3.1.1 ShockBurstTM 收发模式
ShockBurstTM 收发模式下，使用片内的先入先出堆栈区，数据低速从微控制器送入，但高速(1Mbps)发射，这样可以尽量节能，因此，使用低速的微控制器也能得到很高的射频数据发射速率。与射频协议相关的所有高速信号处理都在片内进行，这种做法有三大好处：尽量节能；低的系统费用(低速微处理器也能进行高速射频发射)；数据在空中停留时间短，抗干扰性高。nRF2401 的ShockBurstTM 技术同时也减小了整个系统的平均工作电流。
在ShockBurstTM 收发模式下，nRF2401 自动处理字头和CRC 校验码。在接收数据时，自动把字头和CRC 校验码移去。在发送数据时，自动加上字头和CRC 校验码，当发送过程完成后，数据准备好引脚通知微处理器数据发射完毕。
3.1.1.1 ShockBurstTM 发射流程
接口引脚为CE，CLK1，DATA
A. 当微控制器有数据要发送时，其把CE 置高，使nRF2401 工作；
B. 把接收机的地址和要发送的数据按时序送入nRF2401；
C. 微控制器把CE 置低，激发nRF2401 进行ShockBurstTM 发射；
D. nRF2401 的ShockBurstTM 发射
² 给射频前端供电；
² 射频数据打包(加字头、CRC 校验码)；
² 高速发射数据包；
² 发射完成，nRF2401 进入空闲状态。
3.1.1.2 ShockBurstTM 接收流程
接口引脚CE、DR1、CLK1 和DATA(接收通道1)
A. 配置本机地址和要接收的数据包大小；
B. 进入接收状态，把CE 置高；
C. 200us 后，nRF2401 进入监视状态，等待数据包的到来；
D. 当接收到正确的数据包(正确的地址和CRC 校验码)，nRF2401 自动把字头、地址和CRC 校验位移去；
E. nRF2401 通过把DR1(这个引脚一般引起微控制器中断)置高通知微控制器；
F. 微控制器把数据从nRF2401 移出；
G. 所有数据移完，nRF2401 把DR1 置低，此时，如果CE 为高，则等待下一个数据包，如果CE 为低，开始其它工作流程。
3.1.2 直接收发模式
在直接收发模式下，nRF2401 如传统的射频收发器一样工作。
3.1.2.1 直接发送模式
接口引脚为CE、DATA
A. 当微控制器有数据要发送时，把CE 置高；
B. nRF2401 射频前端被激活；
C. 所有的射频协议必须在微控制器程序中进行处理(包括字头、地址和CRC 校验码)。
3.1.2.2 直接接收模式
接口引脚为CE、CLK1 和DATA
A. 一旦nRF2401 被配置为直接接收模式，DATA 引脚将根据天线接收到的信号开始高低变化(由于噪声的存在)；
B. CLK1 引脚也开始工作；
C. 一旦接收到有效的字头，CLK1 引脚和DATA 引脚将协调工作，把射频数据包以其被发射时的数据从DATA 引脚送给微控制器；[!--empirenews.page--]
D. 这头必须是8 位；
E. DR 引脚没用上，所有的地址和CRC 校验必须在微控制器内部进行。
3.2 配置模式
在配置模式，15 字节的配置字被送到nRF2401，这通过CS、CLK1 和DATA 三个引脚完成，具体的配置
方法请参考本文的器件配置部分。
3.3 空闲模式
nRF2401 的空闲模式是为了减小平均工作电流而设计，其最大的优点是，实现节能的同时，缩短芯片的起动时间。在空闲模式下，部分片内晶振仍在工作，此时的工作电流跟外部晶振的频率有关，如外部晶振为4MHz 时工作电流为12uA，外部晶振为16MHz 时工作电流为32uA。在空闲模式下，配置字的内容保持在nRF2401 片内。
3.4 关机模式
在关机模式下，为了得到最小的工作电流，一般此时的工作电流小于1uA。关机模式下，配置字的内容也会被保持在nRF2401 片内，这是该模式与断电状态最大的区别。
