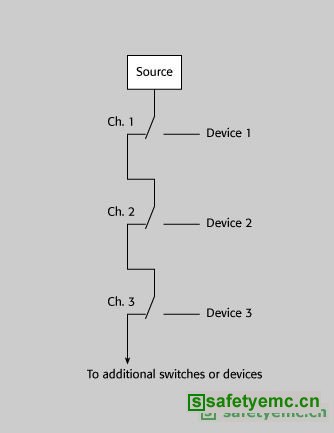

图3 - 层叠开关架构

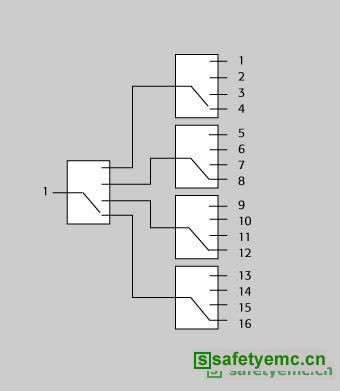

树形架构是层叠开关架构的一种替代。相比层叠架构,对于同等规格的系统,树形技术需要更多的继电器,然而,选定的路经和其他不用的路经之间的隔离会更好,这样降低了继电器和通道之间的crosstalk。树形架构具备一些优势,包括无端接残余(unterminated stubs),各个通道特性也会相似。然而,在选定路经上具有多个继电器意味着损耗会更大,信号完整性也令人堪忧。
图4 – 多重开关(图示为一个双重开关)
RF开关卡架构
在测试仪器主机上的RF开关卡应用中,为保证信号完整性,需要理解许多电性能指标。
• Crosstalk是指不同通道上传送的信号之间或通道上信号与输出信号之间产生的电容耦合、电感耦合或电磁辐射。一般用特定负载阻抗和特定频率下的分贝数来描述。
• 插入损耗是信号在开关卡或系统中传输时的衰减,用特定频率范围的分贝数来表示。当信号低或者噪声大的时候,插入损耗是相当重要的技术指标。
• 电压驻波比(VSWR)是对信号在传送线路上反射的测量,定义为信号路经上驻波的最高电压幅度与最低电压幅值之比。
• 信号进行开关、传输或者放大处理的一个有限的频率范围被称作带宽。对于给定的负载条件,带宽范围用-3dB(半功率)点定义。
• 隔离是邻近通道的电压比例,定义为一个频率范围上的分贝数。
