微波电磁环境测试的实用方法

   2010-01-18 1730

  (6)背景噪声测试

  背景噪声测试可结合步骤(4)和步骤(5)进行。但鉴于测试结果的一致性和可比性要求,应统一背景噪声测试的分辨率带宽(RBW为30kHz)。对于背景噪声的取值,应在要求频段内无测试信号位置处读取瞬时电平值,并记录背景噪声电平至《微波频段电磁背景噪声测试记录表》(如表5所示)。

  表5 《微波频段电磁背景噪声测试记录表》

  频谱仪主要参数设置(仅供参考,测试时视具体情况可适当调整):

  频段范围:拟测频段。

  分辨带宽:100kHz。

  扫描宽度:依据拟测试频段设定。

  输入衰减:10dB。

  保持时间:30秒。

  扫描时间:自动。

  需要说明的是,以上是微波频段电磁环境测试的通用方法,一个循环通常可完成一个频段的测试,多个频段的测试可以从第3至第6步重复进行。一个测试点测试完毕后,可将该点各频段在不同时段测试的基本结论记入《微波电磁环境测试记录资料——测试基本结论表》(如表6所示)。

  表6 《微波电磁环境测试记录资料——测试基本结论表》

5 测试要求

  (1)测试时段要求

  为了能反映各频段通信信道的衰落特性,各项内容的测试时间参照国标和国际电联(ITU)对无线电监测的有关规定,要求每个地域和频段的测试有效时间应包括上午、下午和晚上等不同时段。

  (2)将端口电压换算为天线场强

  测试现场采集的数据(背景噪声和信号电平值)均为频谱分析仪的端口电压值U,单位为dBm,撰写测试报告进行数据分析时需经过折算等效成天线口面的场强值E,单位为dBμV/m。

  其具体方法如下:考虑天线K因子和低噪声放大器增益G(如未加低噪声放大器,则不考虑)、馈线和转接头的损耗d以及折算系数F(频谱分析仪输入阻抗为50Ω时,F=107dB)等因素,参照相应的天线技术指标,经过公式E=U+K-G+d+F的折算,可将频谱分析仪的端口电压值U(dBm)等效为天线口面的场强值E(dBμV/m),并可依据GB 13616-92《微波接力站电磁环境保护要求》换算出功率通量密度。

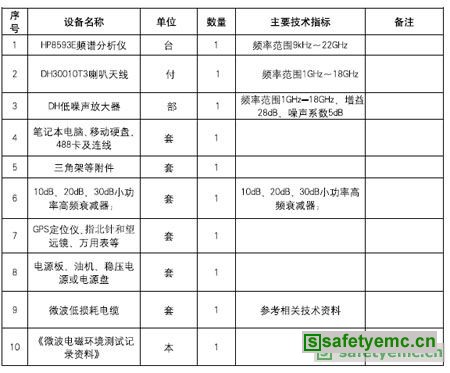

  (3)微波电磁环境测试设备清单(见表7)

  表7 微波电磁环境测试设备清单

6 结束语

  本文所述的五个方面是微波电磁环境测试工作的主要内容,测试人员既可据此在添加任务来源、测试计划(包括测试地点、人员和时间)、测试目的、测试内容和设备清单等部分后形成“×××微波电磁环境测试方案”,也可在添加任务来源、测试目的、测试内容、基本情况、数据分析、基本结论和建议等部分后形成“×××微波电磁环境测试报告”。笔者从实用角度出发提供的测试方法和记录表格,仅供有关测试人员参考。在实际的电测工作中具体情况要具体分析,特殊情况应特殊处理,切勿生搬硬套。

  参考文献

  [1] GB13616-92《微波接力站电磁环境保护要求》,中国标准出版社,1992。

  [2] GB 13619-92《微波接力通信系统干扰计算方法》,中国标准出版社,1992。
