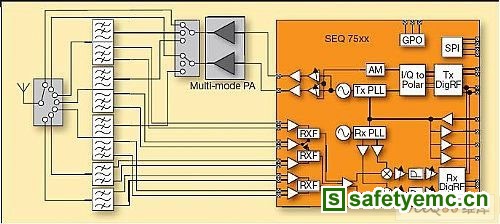

极性架构已在GSM/EDGE解决方案得到验证,它能提供最低的噪声性能,从而无需采用SAW滤波器。这个方法能被运用在WCDMA方案中以消除发送SAW滤波器,且不需要线性架构所要求的额外电流损耗。因为极性架构支持所有的调制格式,它同样能支持真正的多模PA。如图4所示,这种架构大大减少下一代解决方案的总体尺寸和复杂度。
新的前端电路架构
为简化多模手机的前端电路设计且降低手机的成本和PCB面积,Sequoia Communications公司已开发了一种创新、利用极性调制技术为所有模式提供单发送通道的架构。该公司的FullSpectra架构为单芯片多模RF收发器的设计提供了基础。第二代SEQ7400支持7个频带,同时支持3频带WCDMA/HSDPA、4频带EDGE、GPRS和GSM,可适用全世界的大多数主要网络。为了减少元件数量和成本,收发器集成了所有的LNA和WCDMA级间滤波器。设备在紧凑的RF引脚中提供标准模拟接口和SCI或DigRF 2.5G控制接口。(图5)
在多模多频带手机设计中,这种器件的优势非常明显。单个IC便能通过消除堆叠设计的复杂度和重复设计,显著减少工程师的工作量。通过集成LNA和消除接收级间WCDMA的SAW滤波器,能减少BOM成本,缩小PCB面积。采用这种新技术,设计师能减少接近70%的RF面板面积和超过40%的RF元件数量。
另外,通过在同一手机中支持4频带EDGE和3频带WCDMA接口,这种新的方法给设计团队为不同地理区域和市场开发平台体统了很大灵活性。这种新架构能提高工厂生产量和进一步改进手机制造成本,并最终通过降低发送和备用电流的要求,允许设计师在下一代手机设计中延长电池寿命。
