在4~7层应用协议的仿真上，HTTPConnectionRate每个端口可以达到15k，HTTPGoodput（有效吞吐量）每个端口可以超过950Mbit/s，性能随着端口数量的增加而线性增加。并且每个测试端口都可以仿真客户端或者服务器端。

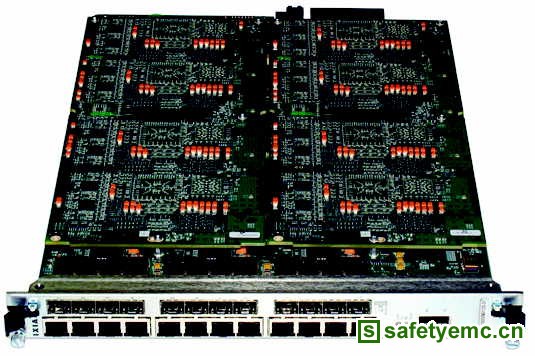

    ASM1000XMV12（见图5）是目前业界惟一能产生和分析10G应用层线速流量的测试模块，该测试模块有三种工作模式。

图5ASM1000XMV12

    ●非聚合模式：12个10/100/1000Mbit/s电口和12个100/1000M光接口提供2~7层的测试功能。

    ●千兆聚合模式：通过交换矩阵可以将12个端口的PCPU任意聚合，提高每端口的4~7层处理能力。

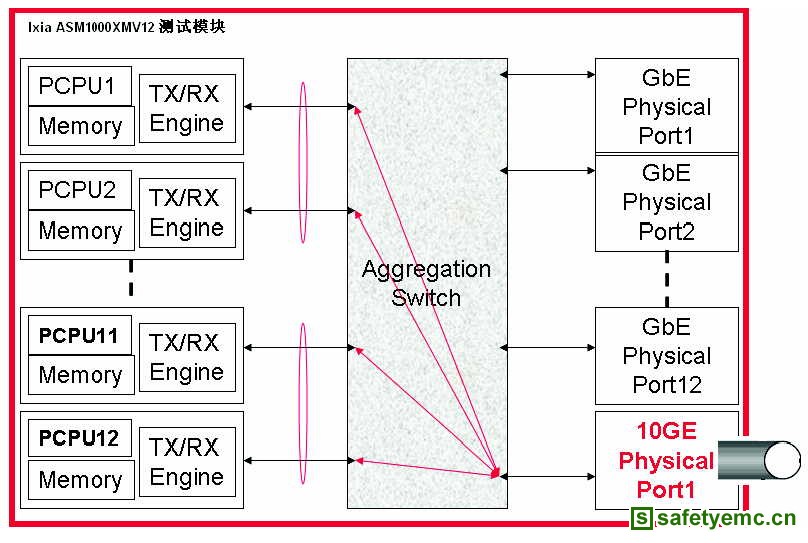

    ●万兆聚合模式：将12个千兆口的PCPUs通过交换矩阵聚合到万兆端口上，产生10G应用层线速流量。这也是最典型最常用的应用模式，用于高性能10G防火墙、高性能应用网关和DPI等应用层设备的性能测试。图6是万兆聚合的示意。

2.3 测试软件

    （1）AptixiaIxNetwork

    AptixiaIxNetwork是测试交换机、路由器、DSLAM、BRAS等2~3层转发设备的旗舰工具，通过模拟上百万的路由和可到达的主机，产生上百万的数据流量，实现对被测设备控制层面和数据平面相结合的压力测试，同时可以对控制层面与数据平面的性能进行实时分析。支持的主要协议包括：BGP，BGP+，MBGP；OSPFv2/v3，OSPFv3；BFD；ISISv4/v6，ISISv6；RIP，RIPng；L2MPLSVPN，VPLS(LDP和BGPBased)；L3MPLSVPN，MulticastVPN，MulticastVPNv6；LDP，RSVP-TE；IGMPv1/v2/v3，MLDv1/v2，PIM-SMv4/v6；STP，RSTP，MSTP，PVST+，RPVST+；EIGRP；DHCPv4/v6；PPPoX，L2TP，802.1x，802.1xwithNAC(L2NAC)，EAPoUDP(L3NAC)；Ethernet OAM，CFM，（IEEE802.3ah，IEEE802.1ag）ITU.Y1731。

    主要特性有：

    ●易于使用的协议向导，模拟互联网级路由拓扑结构，迅速准确地测定网络设备的路由容量。
    ●强大的流量向导，可以按照模拟的网络和主机，生成数百万的数据流量。
    ●灵活的测试调度功能，可以实时模拟拓扑结构的动态抖动和变化；测定网络收敛的性能。
    ●ApplicationTraffic(HTTP，POP3，SMTP，Voice，Video等)overRoutes的QoE测试。
    ●RFC2544基准测试方法OverRouting的基准性能测试。
    ●“白盒子”测试方法（通过SNMP实时获取被测设备信息）。需要说明的是，所有Aptixia应用程序都支持该特性，在测试过程中实时观察被测设备的运行状态。
    ●“流检测”功能可以从海量的流中实时找出“最好”或“最差”性能的流，大大提高测试效率。
    ●“多字段追踪”功能可以方便实现VLAN泄漏、QoS重标记等重要特性的性能测试。

    （2）AptixiaIxLoad

    AptixiaIxLoad是用于评估语音、数据、视频三合一网络和设备以及信息安全设备性能的专业工具。IxLoad模拟IPTV和三合一网络服务的用户以及相关协议，确保用户的体验质量(QoE)。支持的协议包括：

     ●数据类（Data）协议
    ——TCP连接数性能测试；
    ——HTTP(1.0/1.1)及Web服务器功能测试；
    ——SSLv2，SSLv3，TLSv1；
    ——FTP；
    ——E-mail协议（POP3，IMAP，IMAP）；
    ——RTSP/RTP；
    ——Telnet；
    ——DNS；
    ——LDAP；
    ——DHCPClient；
    ——TFTPClient；
    ——私有协议的有状态捕捉回放AppReplay；
    ——SSHClient；
    ——RadiusClient；
    ——P2P协议（BitTorrent，eDonkey，Kazaa，FastTrack，Gnutella等）。

    ●VulnerabilityAttacks和DDoS攻击。

    ●语音（VoIP）：SIP，MGCP。

    ●视频（Video）
    ——IGMPv1/v2/v3，MLDv1/v2协议支持的BroadcastTV，测试频道切换时间，I帧加入延迟（I-FrameJoinLatency）和视频质量MDI，MOS_V和PEVQ；
    ——RTSP/RTP协议下的VoD；
    ——MicrosoftIPTV(MSTV)测试支持。

    ●网络层的接入方式：IP接入包括VLANs（802.1Q，Q-in-Q，802.1p）等支持，PPPoE接入，IPSec接入，DHCP（包括Option82）接入。
