射频功率衰减器电阻值的确定

   2010-07-20 江苏省电子信息产品质量监督检验研究院 屈仁超13490


4.2 T型衰减器的计算

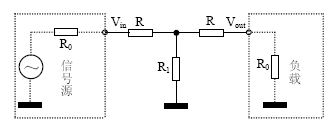

与π型衰减器计算方法类似,设信号源的输出阻抗和负载阻抗均为R0,电压衰减倍数为AT=Vin/Vout,R2=R3=R,如图4所示,这样已知R0和AT,要确定R1和R的值。


图4 T型衰减器的计算

根据阻抗匹配条件,从Vin往右看对地阻抗等于信号源的输出阻抗R0,即:
