模块化设计及其应用实例

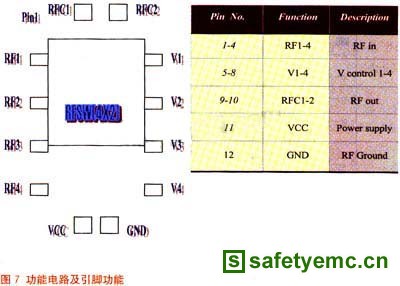

　　1．成品所做成的元器件，其功能电路及其引脚功能如图7所示。

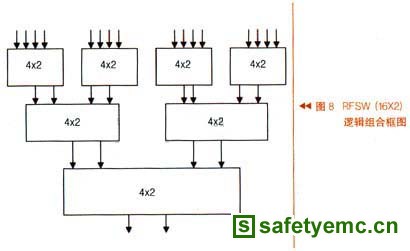

　　2．应用实例：由于在核磁共振系统中接收通道的数目远小于它的天线线圈数目，所以需要应用开关来切换选择。其中一个应用实例就是采用7个RFSW（4x2）应用如图8的逻辑组合，可以实现16路信号任意2路信号的输出，然后接到系统上接收信号成像。



结论

　　由于设计的合理性，此微波射频开关参数（反射系数、传输系数、隔离度）非常理想。本设计高度模块化，使得电路故障的检测变得容易。另外，本设计应用灵活，4输入2输出可以利用一定的组合逻辑得到想要的输入输出组合。在核磁共振系统中，16输入2输出得到广泛应用。
