人工电源网络（LISN）


EM5040B（9kHz～30MHz/16A 单相）
频率范围 9kHz—30MHz
交流电压 0～264VAC
频率范围 50～60Hz ±5%
直流电压范围 0～55V DC






1.概 述

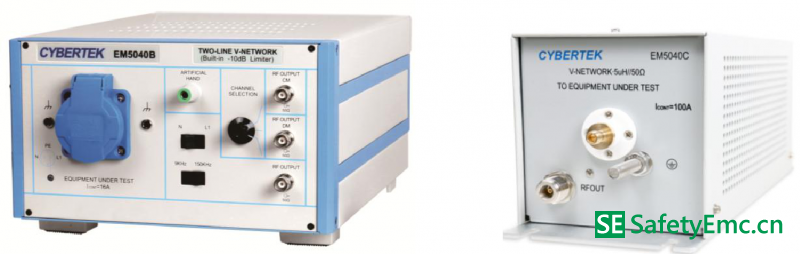

EM5040/5040A/5040B 人工电源网络是一款（50uH+5Ω ）||50Ω V 型 LISN（Line Impedance Stable Network）。该产品能在 9kHz—30MHz 射频范围内为被测试设备端子和参考地之间提供稳   定的阻抗，同时又 将来自电网的无用信号与测量电路隔离开,仅将被测试设备的干扰电压耦合到测量接收机的输入端。该产 品的性能符合 CISPR16-1-2:2006 标准要求，适用于单相设备传导骚扰 电压测量。标准的 BNC 输出接口和 50 欧姆输出阻抗，可匹配任何厂家的接收机、频谱仪等测量设备；产品自带模拟手功能，可模拟手持式设 备测量。 EM5040 是一款标准的人工电源网络。EM5040A 在此基础上增加了一个限幅器（有 10dB 衰减）和一个 可选的 150kHz 高通滤波器。用户可以根据相应标准选择低端频率从 9kHz 还是 150kHz 开始。产品内置的 瞬态限幅器可以有效保护接收机或频谱仪不会因为大信号损坏。用户可以把 EM5040A 直接安全地连接到以 上设备，不需要另外购买限幅器。 EM5040B 在 EM5040A 的基础上增加了测量共模和差模干扰的功能, 为电磁兼容的整改尤其是 EMI 滤波 器的测试提供有针对性的指导。 EM5040C 人工电源网络是一款单线（5uH+1Ω ）|| 50Ω LISN（Line Impedance Stable Network）。该 产品能在 100kHz~200MHz 射频范围内为被测试设备端子和参考地之间提供稳定的阻抗，同时又将来自电网 的无用信号与测量电路隔离开,仅将被测试设备的干扰电压耦合到测量接收机的输入端。其性能符合 VDE0876 第一部分（车载电源系统）、VDE0879 第二部分、CISPR16-1-2(低阻抗供电)、CISPR25 和 EMC 指令 95/94/EG、DIN40839、IS07637 以及 MIL-STD-462、MIL-I-6181D、MIL-E-55031、DEF STAN59-41 和 DO 160。

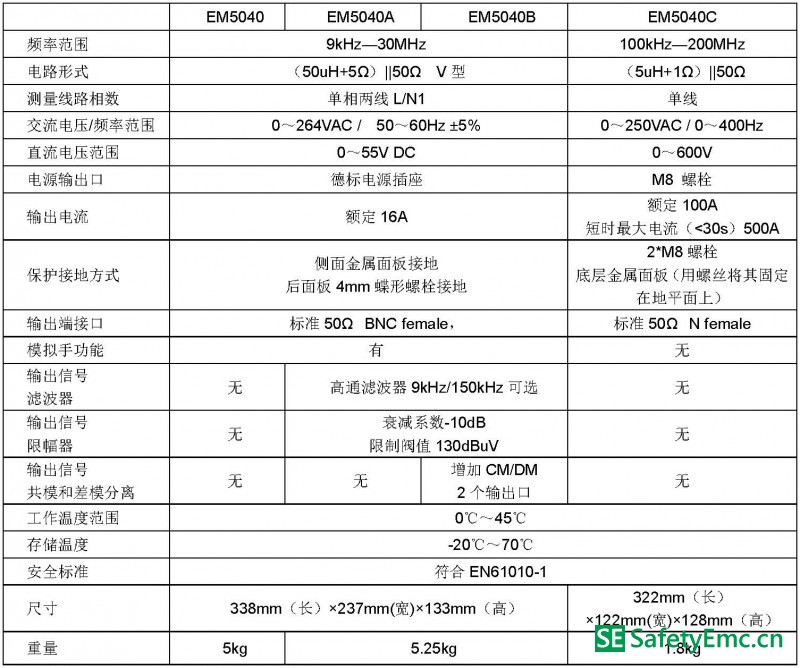

2. 电气规格

3.基本原理
EM5040/5040A/5040B 的 V 型人工电源网络部分是完全相同的。所不同的是后续信号处理部分。
EM5040 只有基本的 V 型人工网络部分。为了保护后级设备，推荐增加限幅器,可选用本公司 EM5010。

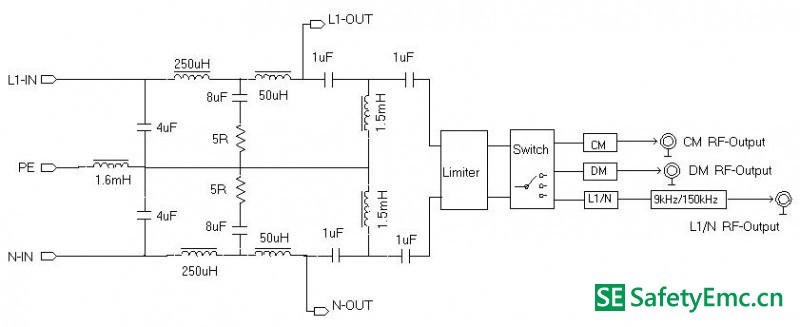

EM5040B 在 EM5040A 的基础上增加了测量共模和差模电压的功能。如下图：

4.EM5040B产品介绍

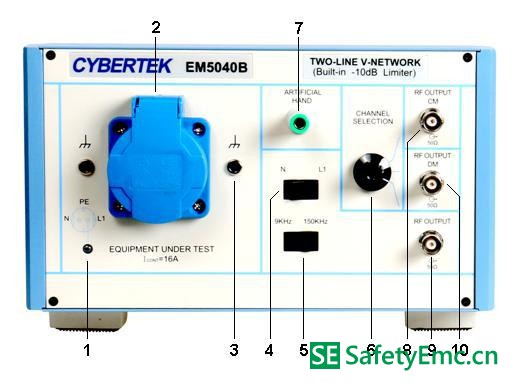

4.2 EM5040B 前面板说明


1.L1 指示灯）：当供接入电源时，该指示灯点亮，为蓝色。
2.（被测设备（EUT）供电接口）：本仪器的电源接口为德标。同时产品的附件中为客户标配了国标转接头。
3.（参考地（Reference Ground）接口）：4mm 插孔，用于连接被测设备接地端子。
4．（9kHz/150kHz 开关）：滤波器选择开关。
5.（转换开关）：分别将输出信号切换 F OUTPUT CM、  F OU  PUT DM、RF OUTPUT 相应的端口。
6.（ARTIFICIAL HAND 模拟手功能）：该功能模拟人手接触手持式工具金属部分的实际影响效果。是由510欧姆电阻和 220pF 网络组成。4mm 插孔端子，实际应用中，该端子连接手持式设备人手接触的金属部分。
7.（  M RF OUTPUT 共模输出接口）：标准的 BNC 射频母座，该接口用于连接接收机，输出电压 Vout=(Vn+Vl)/2-10dB。已固定接入 10dB 衰减器，接收机要相应修正衰减系数。
8.（RF OUTPUT 射频输出接口）： 标准的 BNC 射频母座，该接口用于连接接收机内部已固定接入 10dB 衰减的瞬态限幅器，接收机要相应修正衰减系数。
9.（DM RF OUTPUT 差模输出接口）：标准的 BNC 射频母座，该接口用于连接接收机，输出电压 Vout=(Vn-Vl) /2-10dB。已固定接入 10d 衰减器，接收机要相应修正衰减系数。


后面板说明

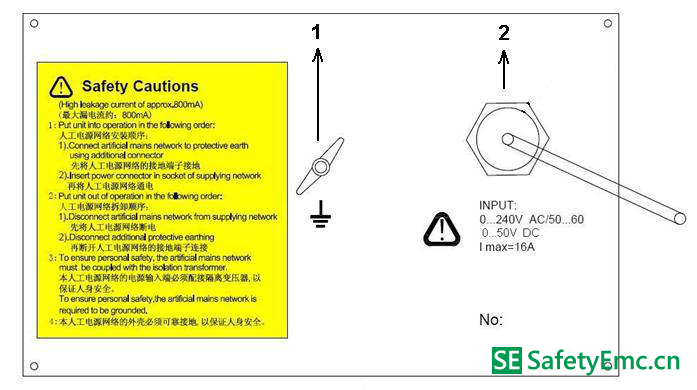

1．接地端子：该端子尺寸为 4mm 蝶形螺栓，仅供接地保护，不适用到参考地。
2．电源输入端：主要为被测设备供电。
传导测试测试平台搭建
请仔细阅读说明书，了解安全方面知识，按照正确步骤测量。
该产品是按国际标准的设计的，因此原理上会存在较大的对地漏电流，如接地不良可能会造成严重的触电情况甚至伤亡。因此，本公司要求用户：
必须保证仪器良好接地（在侧面和后面各有接地点）。
必须安装隔离变压器作为双重保障。
本公司容量为 0.9kVA 的隔离变压器 EM5060 可满足大部分测试需求。
使用过程中不要打开外壳和接线，不要在潮湿，有易燃易爆物品的的地方使用。使用前保证仪器表面的干燥和清洁。确保产品在额定电压额定电流范围内使用。
如果产品出现问题，请及时与我公司联系。请不要擅自打开外壳进行维修，以免发生意外。
