射频电流探头EM5011

点击图片查看原图

品牌: 知用Cybertek
频率范围: 20Hz~200MHz
外形尺寸: 78x26x71 mm
最大DC /AC 电流: 200 A (f < 1 kHz)
单价: 1.00元/件
起订: 1 件
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 深圳市
有效期至: 长期有效
最后更新: 2018-08-10 18:02
浏览次数: 0
询价

公司基本资料信息






详细说明


射频电流探头EM5011 —(百纳仪器-知用电子厂家授权全系列代理商)


射频电流探头EM5011 (20Hz~200MHz)
可用频率范围 20 Hz to 200 MHz
最大DC /AC 电流 200 A (f < 1 kHz)
最大射频电流 1 A (f > 1 MHz)

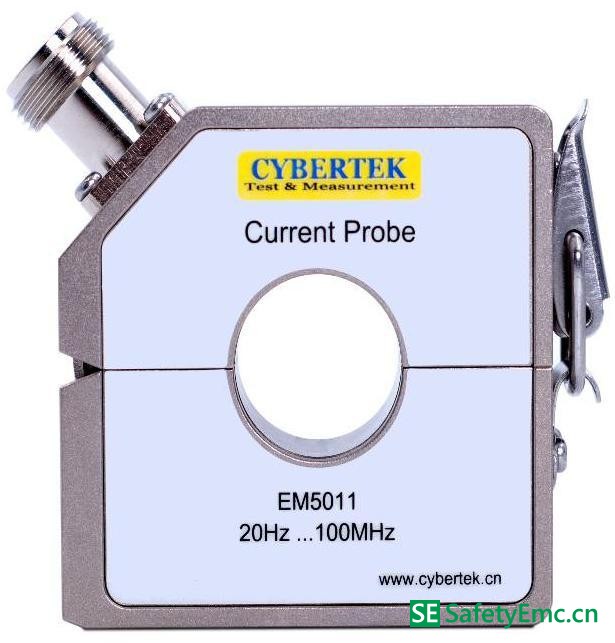

射频电流探头1


概 述

EM5011 射频电流探头是一款 EMI/EMS 两用的射频电流探头。既可以直接作为射频电流注入探头(EMS 应用场合),也可以外接 50 欧贯通式负载,转换成标准的射频干扰电流接收探头(EMI 应用场合)。
EMI 接收探头主要用于 20Hz 到 200MHz 的 EMI 干扰测量和屏蔽效果测量。具有 300kHz 到100MHz 平坦的频率响应曲线,常用于夹在被测设备的电源线或者控制线上,测量干扰信号电流的大小。电流探头的射频输出电压正比于被测干扰信号电流的大小。可以非常方便地夹在被测导线上,用在那些不能使用人工电源网络的 EMI 测量场合(如电流太大或接线困难等)。本探头符合 CISPR 16-1-2 标准要求。
EMS 注入探头主要用于大电流注入实验测试,EMS 测量场合。


特点

宽带频率(20Hz~200MHz)
高灵敏度
外接 50 欧贯通负载可以变成标准的EMI 干扰电流接收探头
EMI/EMS 两用
满足大负载测量需求(高达 200A,DC/AC)
钳口直径约 22mm,易于开合,使用方便


产品说明

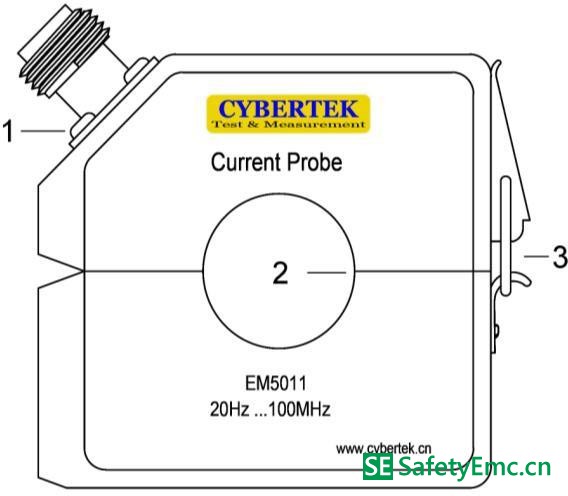

射频电流探头主体

1.输出接口:N 母头



2.电流探头卡口:孔径 22mm



3. 开关:实现钳口开合




产品规格



射频电流测量

(外接 50 欧贯通负载)

射频电流注入

可用频率范围

20 Hz ~200 MHz

转移特性平坦区的频率范围 (–3 dB)

300kHz ~ 100 MHz

转移特性按 20 dB/十倍频程衰减的

频率范围

20 Hz ~ 300 kHz

射频接头

N female

输出阻抗

50Ω (f ≥ 10 MHz)

驻波比

<2 (f > 10 MHz)

插入阻抗

≤0.8Ω

≤1Ω

平坦区转移阻抗 ZT

3.16Ω

7.1Ω

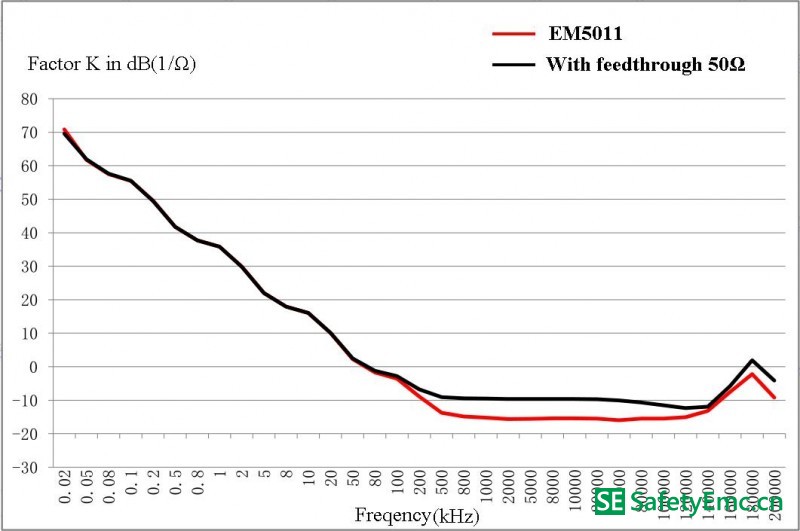

平坦区转移因子 K (图 1)

-10dB (1/Ω)

-17dB (1/Ω)

抗外磁场能力

>40 dB

最大容许被测DC /AC 电流

200 A (f < 1 kHz)

最大容许被测射频电流

1 A   (f > 1 MHz)

低频电流容许值

6A (f < 1 kHz)



射频电流容许值 随频率增大而减小

0.2A (f < 1MHz)

0.45A (f < 1MHz)

2W (f > 1 MHz)

10W (f > 1 MHz)

50W (15min)

工作温度

–10 °C to +55 °C

存储温度

–25  °C to 70 °C

磁芯最大温度

80 °C

外形尺寸

78x26x71 mm

内孔直径

22 mm

重量

260g



转移
