大部分电子产品需要通过电快速瞬变脉冲群（EFT）（根据IEC61000-4-4）和静电放电（ESD）(根据IEC61000-4-2)等项目的标准测试。EFT和ESD是两种典型的突发干扰，EFT信号单脉冲的峰值电压可高达4kV，上升沿5ns。接触放电测试时的ESD信号的峰值电压可高达8kV，上升时间小于1ns。这两种突发干扰，都具有突发、高压、宽频等特征。

在进行标准的EFT/ESD测试时，把干扰脉冲从设备外部耦合到内部，同时监视设备的工作状态。如果设备没有通过这些标准的测试，测试本身几乎不能提供任何如何解决问题的信息。

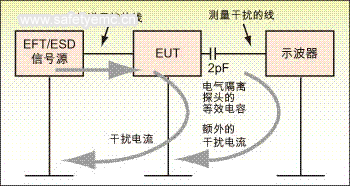

要想定位被测物(EUT)对突发干扰敏感的原因和位置，必须进行信号测量。但是如果采用示波器进行测量的话，EUT内部的干扰会产生变化。例如图1中，使用金属导线的探头连接到示波器，会形成一个额外的干扰电流路径，从而影响测试结果，很难定位产生ESD/EFT问题的原因。

图 1 用示波器测量EFT/ESD

EFT/ESD干扰电路正常工作的机理

在进行EFT/ESD等抗扰度测试时，需要把相应的突发干扰施加到EUT的电源线，信号线或者机箱等位置。干扰电流会通过电缆或者机箱，流入EUT的内部电路，可能会引起EUT技术指标的下降，例如干扰音频或视频信号，或者引起通信误码等；也可能引起系统复位，停止工作，甚至损坏器件等。

电子产品的抗干扰特性，取决于其PCB设计和集成电路的敏感度。电路对EFT/ESD信号敏感的位置，一般能被精确定位。形成这些"敏感点"的原因，很大程度上取决于GND/VCC的形状以及集成电路的类型和制造商。

实践发现，产生EFT/ESD问题的最主要的原因是，干扰电流的主要部分会流入低阻抗的电源系统。干扰电流能通过直接的连接进入GND系统，再由线路连接，从另外一个地方耦合出来；干扰电流也能通过直接连接进入GND系统，然后通过和金属块(例如机箱)等物体的容性耦合方式，以电场的方式(场束)耦合出来。

图2中，干扰脉冲电流I通过电缆或者电容渗透到PCB内。由干扰电流产生电场干扰(电场强度E)或者磁场干扰(磁场强度B)。磁脉冲场B或电脉冲场E是影响PCB最主要的基本元素，一般来说，敏感点要么仅对磁场敏感，要么仅对电场敏感。

干扰电流I通过电源线注入到设备内部。由于旁路电容C的存在，一部分电流IA离开了被测物，内部的干扰电流Ii被减少了。图中所示的由干扰电流Ii产生的磁场B会影响它周围几厘米范围内的电路模块，一般电路模块内只会有很少的信号线会对磁场B敏感。

需要注意，磁场不仅仅由电源线电缆上干扰电流I以及排状电缆上的电流产生，旁路电容C的电流路径以及内部GND和VCC上的电流，会扩大干扰范围。
