避免整流
干扰应该尽量小以避免整流。最直接的方法是在运算放大器输入端使用滤波器,但这样会造成其它问题,其中最普遍的问题是放大器的振荡。

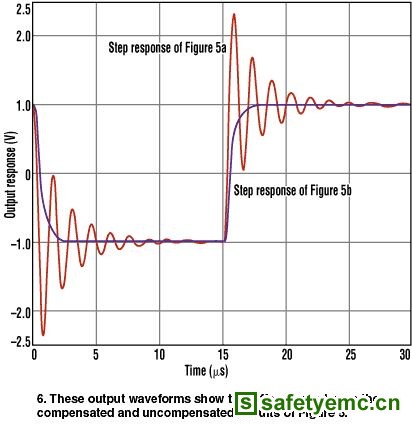

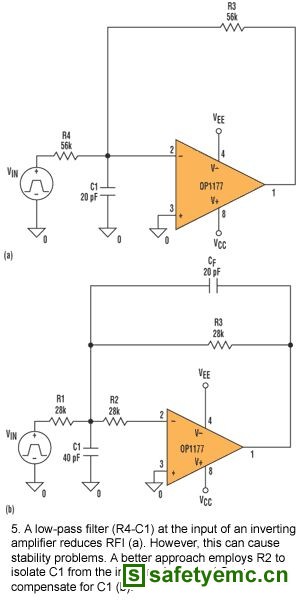

图 5a描述一个位于反向配置输入端的低通滤波器。电容C1引入相位延迟,这使相位恶化并造成不稳定。为补偿C1,另外一个电容(CF)被置于运算放大器的反馈回路。建议将C1和放大器的反相输入分开,如图5b所示。增益电阻(图5a中的R4)被分成等值的两个电阻,而C1的值翻倍以保持输出阶跃响应的时间常数相同。图6是补偿后和未补偿的输出响应。

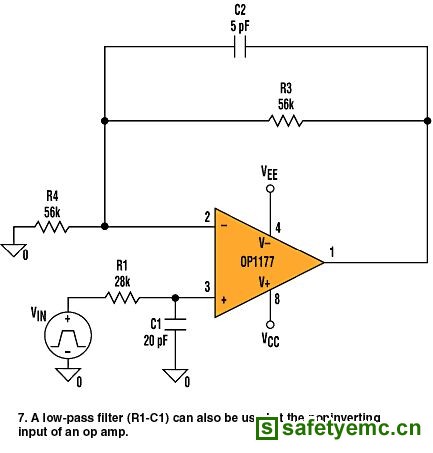

类似的,可在运算放大器同相输入端实现低通滤波器(R1和C1),电容(C2)被插到反馈回路中以得到合适补偿。

板级保护
EMI以电场和磁场的形式传播。减弱这些场的最有效的方法是将电路板装进金属盒里。辐射与流过电路板和流入环路面积的电流成比例。采用多层板可减少产生辐射的环路面积,而减少环路面积可让整个电路板的感应系数最小化。设计工程师应该使走线和电线尽量短。在高频下,这些电线呈感性,且很可能成为EMI干扰源。
