寄生噪声

　　寄生噪声与电路中意外产生或传输的电噪声（共模噪声和差模噪声）有关。例如，安装在PCB上的开关型半导体器件或带有细小绝缘体的散热片可能会包含少量的寄生或杂散电容元件。

　　这些在高频处被忽视的杂散电容元件，或者其带有非常快速的开关脉冲上升和下降时间，会促进寄生噪声向电路或系统中其他部分的传输和耦合。这一点适用于所有的电子元件。

　　例如，在变压器的线圈之间存在无法完全消除的少量电容元件。同样，在电容和印刷电路的线路电线，在高频处会存在很小的电感元件，它们会导致有害的寄生噪声在点与点之间传播。寄生噪声是开关型电源以及许多电子OEM产品中共模和差模噪声的一种主要形成因素。

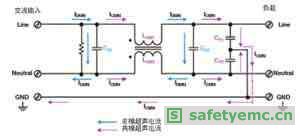

图1 原理图

　　这张原理图显示了一种用于抑制传导型电磁干扰噪声的典型电磁干扰滤波器。在图1中，共模噪声是通过使用双重缠绕的环形电感来进行抑制的（LCM1和LCM2）。这些电感在单个铁芯上的缠绕方式使得它们对每条交流电线上的同相共模噪声表现出很高的阻抗。此外，Y电容（CY1和CY2）将高频共模噪声分流或分路到地。

　　每条交流电线上的差模噪声是通过2个X电容（CX1和CX2）来进行抑制的，这两个电容趋向于将交流输电线和中线之间存在的非同步高频差模噪声中和。在供电切断之后，这些电容将通过输入电阻进行放电。

　　需要额外滤波的情况

　　虽然所有交流或直流电源都带有符合各种EMC标准的内部电磁干扰滤波器，但是有些情况下，使用这些电源的电路或系统其所产生的电噪声远远超过滤波器自身的承受能力。在其他情况中，如果多个供电电源使用相同的交流电源，那么每个电源的内部电磁干扰滤波器所包含的或没有滤除的少量噪声会产生叠加，使噪声超过可以承受的范围。
