第五部分:传导发射测量方法--法拉第笼法(WFC)

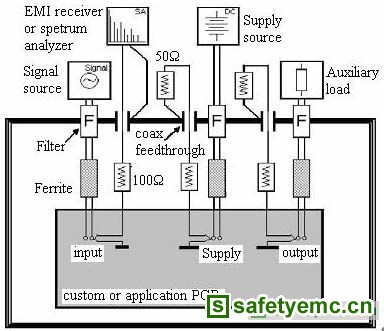

图五 法拉第笼法发射测试示意图
法拉第笼法可测试电源线和输入输出信号线上的传导骚扰电压。将装有集成电路的标准电路板或应用电路板放入法拉第笼中,电源线和信号线进出法拉第笼都要经过滤波处理,法拉第笼上测试端口接测试仪器,待测端口接50Ω匹配负载,较好的屏蔽环境降低了测试的背景噪声,测试路径串联100Ω电阻用来实现150Ω共模阻抗与50Ω射频阻抗的匹配,测试原理图如下所示。
第六部分:传导发射测量方法--磁场探头法

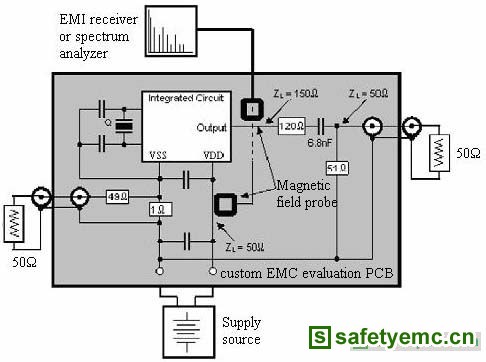

图六 磁场探头法测试示意图
磁场探头法是通过测试PCB板导线上的电流来评定集成电路的电磁发射。芯片引脚通过PCB板上的导线与电源或外围电路相连,因而它产生的射频电流可用一个靠近的磁场探头获取,由电磁感应定律,探头输出端的电压正比于导线上的射频电流。磁场探头的结构细节和推荐尺寸在标准中有详细描述,测试示意图如下所示:
集成电路电磁抗扰度测试方法--IEC62132
第一部分:通用条件和定义
为了评定芯片的抗扰度性能,需要一个易于实现且可复现的测试方法。芯片的抗扰度可分为辐射抗扰度和传导抗扰度,需要得到集成电路发生故障时的射频功率大小。抗扰度测试将集成电路工作的性能状态分为五个等级,测试时,连续波和调幅波测试要分别进行,调制方式也是采用1kHz 80%调制深度的峰值电平恒定调幅,这些要求都与汽车零部件的抗扰度测试标准ISO11452相似。
第二部分:辐射抗扰度测量方法-- TEM小室法

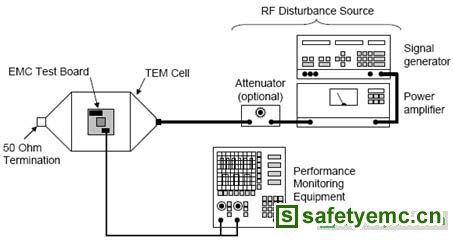

图七 TEM小室法法辐射抗扰度测试示意图
IEC61967-2中的TEM小室也可以用来进行抗扰度的测试,小室一端将接收机换成信号源和功放,小室另一端接适当的匹配负载。在小室中建立起来的TEM波与远场的TEM波非常类似,因而适合用来进行电磁抗扰度的测试。此外,为了实时地监视集成电路的工作状态,还需要配套的状态监视设备。测试示意图如下:
第三部分:传导抗扰度测量方法--大量电流注入法(BCI)

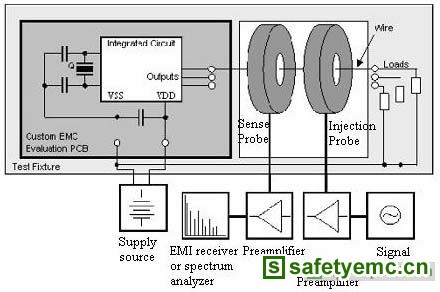

图八 BCI测试示意图
本方法是对连接到集成电路引脚的单根线缆或线束注入干扰功率,通过注入探头被测电缆由于感性耦合而产生干扰电流,此电流的大小可由另一个电流探头测出。这种方法其实是由汽车电子抗扰度测试发展而来的,可参见ISO11452-4,测试示意图如下所示:
