为了比较这些误差,就必须忽略基准频率误差,这是因为可以使用一个像铷频率这类的精密频率源来对其进行补偿。在扫频式频谱分析仪中,当频率范围大于50kHz以及RBW设置超过1kHz时,测量性能将受到影响,除非采用最佳化的技术,例如将100MHz的频率放置到频率范围的中心。
如果采用较小的RBW,意味着测试时间的拉长,这是因为扫描时间的问题,因为通常的频谱分析仪中需要150-200ms的扫描时间。测量算法限定了基于FFT分析仪的测量精密度。例如,先进的光谱测量分析工具套件中采用了内插技术,可实现比RBW所能实现的更高分辨率,如上所述,RBW设置到2kHz将保证更高的精密度。
基于FFT的分析仪采用可以实现精确测量的高RBW设置,即使是没有利用精密度最佳化的测量技术。这意味着在相同的测试时间内可以实现更快和更精密的测量。讯号分析仪能够执行长度小于20ms的测试样本,这比频谱分析仪高6倍。
除非采用了合适的测量设置,否则即使是对于同一台测试仪器,也会导致测量结果变化很大。因此,深入了解工作原理对正确地设置测量仪器来说至关重要。

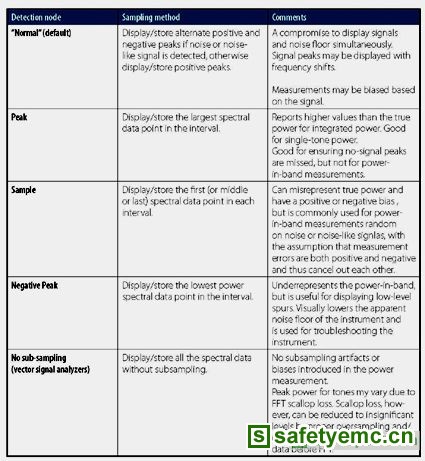

表2:频谱分析仪测量模式能够影响功率测量结果
