检测方法

尽管许多EMI测量可以使用简单的峰值检波器完成，但EMI测量标准规定了一种专用测量方法，即准峰值(QP)检波器。QP检波器用来检测信号包络加权后的峰值(准峰值)。它根据信号时长和重复率加权多个信号。QP检波器的特点是响应快、衰减慢，包含一个表示临界阻尼表的时间常数。发生频次较高的信号，其QP测量值要高于偶发的脉冲。

准峰值检波器在传统上一直用于模拟设计中，如图1所示。

图1 模拟实现方案中的准峰值检测器。准峰值检波器的响应快(充电时间)、衰减慢(放电时间)特点源于该电路中的R-C常数

在图1中，只要Sin高于S1，那么信号Sin的包络就会对电容器C到电阻器R1充电。如果输入信号Sin小于S1，那么电阻R2会对电压S1放电。

为帮助查看准峰值检波器与相关仪表组合的响应，图2把输入响应(重复脉冲，用蓝色表示)、得到的准峰值检波器响应(具有响应快、衰减慢的特点，用绿色表示)及检波器与仪表的综合响应(用红色表示)分开。

对于带有QP检波器的接收机上的常数指标，图3表明了CISPR 16-1-1标准描述的幅度和重复频率之间的关系。

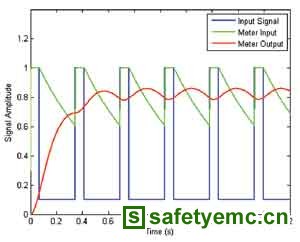

图2 对重复信号的准峰值响应

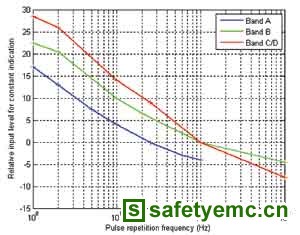

图3 准峰值检波器的脉冲响应曲线

图4是峰值检波和QP检波实例。这里，峰值检波和QP检波中查看了8μs脉宽和10ms重复率的信号。得到的QP值比峰值低10.1dB。在测量被测设备的EMI时，通常会先测量峰值，找到超过或接近规定极限的问题区域。然后只在接近或超过限制的信号上进行速度较慢的准峰值测量。通常使用带有标准峰值检波器的频谱分析仪，迅速评估任何问题区域。

图4 峰值和准峰值检波对8μs脉宽和10ms重复率的信号的影响，准峰值比峰值低10.1dB
