测量速度和实时频谱分析仪

QP和均值的测量速度一直是测量接收机和频谱分析仪所面临的一项挑战。QP检波器和仪表响应时间长，因此在很宽的频率中一次扫描一个频率并不现实。为解决这个问题，测量使用峰值检波器完成，可以迅速确定被测设备中最高的EMI峰值。然后在所有问题区域使用单频率测量，重复执行测量。最近，市场上出现了能够处理大的信号跨度的接收机和实时频谱分析仪，其应用QP检波和平均功能的速度要比单频率测量技术高出几个量级。这种计算频宽中所有频率点的方法产生了明显的速度优势，与扫描技术相比，还有另一个优势：可以以高得多的侦听概率查看频段中的瞬态信号。这一点在当前的设计环境中尤为重要，因为信号随时间变化和移动，单频率测量不能表示这些动态变化的信号。

查找当前的EMI问题

尽管上面介绍的基于标准的测量方法对法定的一致性测试必不可少，但它们通常不能解决、甚至不能检测到当前系统中EMI设计所面临的问题。

幸运的是，测量技术的发展已经可以满足这些需求。上面介绍了如何使用实时频谱分析仪发现瞬态信号和EMI隐患。在下面的实例中，单个的瞬态信号会产生一串瞬态信号，这些信号每次只持续很短的时间。在本例中，该设备是一种嵌入式系统，在把数据缓存到硬盘时导致了瞬态EMI。在使用扫频分析仪的峰值检波器简单检查后(黄色轨迹，如图6所示)，似乎只有一个连续信号；把仪器保持Max-hold几分钟，同时循环DUT工作模式，会指明问题(蓝色轨迹)。但在峰值检波模式下进行快速扫描会得到黄色轨迹，没有检测到问题。

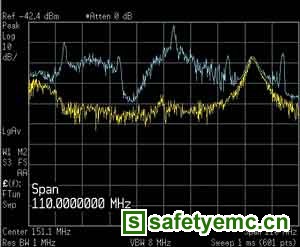

图6 扫频分析仪峰值扫描(黄色轨迹)中漏掉的瞬态EMI，在DUT循环通过磁盘高速缓存操作、保持Max-hold模式一分钟后被发现

图7使用数字荧光处理(DPX)技术考察DUT的EMI特性，立即发现问题。泰克公司实时频谱分析仪独有的DPX频谱显示技术每秒可以处理超过48000个频谱，保证能瞬时捕获和显示持续时间超过几十微秒的信号。在图6中，发生频次较高的信号用红色表示，发生频次较低的信号用蓝色和绿色表示。这样，可以立即看到哪些信号是连续的，哪些信号是瞬态的。瞬态信号偶尔出现，但其电平要比连续信号高出15dB。

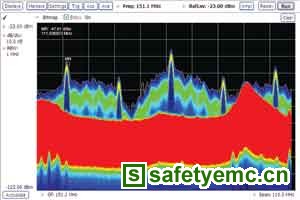

图7 使用DPX在5s后发现的偶发瞬态信号。红色区域是频繁发生的信号，蓝色部分和绿色部分是瞬态信号

在使用DPX发现潜在问题后，还要触发和捕获信号，以便进一步进行分析。通过根据连续信号曲线定义频率模板触发，然后在频谱中捕获偶发的瞬态信号，可以轻松触发和捕获信号。持续时间超过10.3μs、高出频率模板门限的任何信号都会导致触发，并把触发前和触发后的信号存储到存储器中。图8左侧的三维频谱图显示了瞬态信号触发的4个采集结果。
