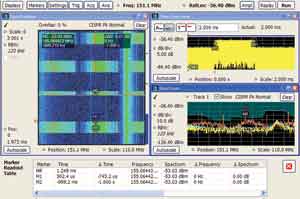

图8 使用频率模板触发技术捕获以1s重复率发生的瞬态信号

现在可以全面分析信号了。图8中的标记显示了瞬态信号的重复率是1.0s，但瞬态信号的长度并不是一直相同的，而是在5次采集过程中在752μs到200μs之间变化。这种重复频率和变化的脉宽提供了重要线索，以确定电路中瞬态信号的来源，在本例中是磁盘高速缓存操作，这种操作只在被测设备的特殊工作条件下才发生。

总结

进行基于标准的EMI测量要求使用标准机构规定的专用滤波器和检波器。接收机、传统频谱分析仪和实时频谱分析仪提供了这些专用滤波器和检波器。实时频谱分析仪和某些接收机使用的DSP技术的测量速度要比扫频方法快几个量级，因为其可以同时分析整个实时带宽(高达110MHz)。

与扫频技术相比，实时分析技术大大缩短了保证100%瞬态信号侦听概率所需的最低信号时长。通过使用拥有DPX频谱处理技术的实时频谱分析仪，可以简便地调试产生各种瞬态信号的系统，保证在分析过程中不会漏掉瞬态信号。这缩短了获得信息的时间，提高了确定被测设备质量的信心。
