网络分析仪校准，设置与夹具扩展
在进行网络分析仪校准之前，需要装载设置、信道和状态。设置应包括起始频率、测试带宽、测试点数量、信道与轨迹设置及测试类型（例如，对称线测试）。对称线测试也被叫做混合模式或者无限巴伦测试。（在下面的讨论中，将使用混合模式一词。）混合模式测试可确定共模（CM）和差模（DM）响应，及其之间的转换响应，例如共模至差模（CD）和差模至共模（DC）转换。（混合模式测试类似于使用去除了校准难题和频率限制的平衡非平衡适配器[1]。）
另一个在使用四端口网络分析仪时需要注意的事项是混合模式测试所采用的方法。在“虚拟”混合模式下，一次只有一个信号输出到一个端口。CM、DM、DC、CD响应接着由软件进行计算。在“真实”混合模式下，实际的差模信号同时输出至两个端口。实际的硬件对DM、DC、CD信号进行测量。（对于“真实”和“虚拟”混合模式的情形在下面有例子说明。）
网络分析仪的校准通常情况下最少要包括测试线缆。这个步骤可以通过使用手工校准工具（通过-开路-短路或通过-开路-短路-匹配）或者使用电子校准设备。每种方法都可以实现网络分析仪和线缆的高重复性校准。然而，由于采用的测试分类不同（系统类，滤波器在系统内、或者滤波器本身），对于测试试样和/或任何连接到测试线缆的探头的校准需要考虑进去。
扩大校准平面至测试结构（试样）可以简单的应用“开路”和“短路”修正。应用这些修正的步骤可以在网络分析仪生产商提供的使用说明中找到[2]。“开路”和“短路”试样的例子如图4所示。
图4、上部为开路试样，下部为短路试样。二者都可以用于网络分析仪校准平面的夹具修正。

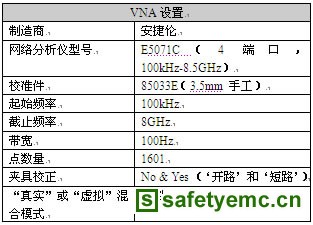

为了表明包括和未包括测试结构（试样）修正的混合模式之间的区别，请查看图5与图6。图5表明测试布局和设备设置，图6表明包括和未包括测试结构修正的共模扼流圈测试结果。如数据所示，应用试样修正对于CD和DC转换测试有着非常显著的效果。
图5、用安捷伦E5071C网络分析仪测试开路模式。
汽车CAN总线 CMC评价事例
本事例用来突出在讨论中的关键测试理论，并且表明如何在有着独特参数的情况下中如何应用测试方法。在任何对于数据的讨论前，一些重要的步骤很关键。这些包括确定应用的标准、确定参数、设定目标、和定义测试设置。
