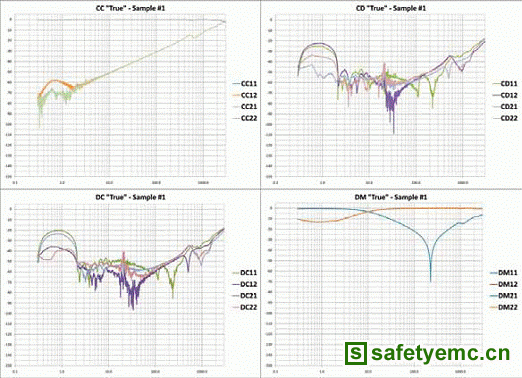

图10、CMC样品1,“虚拟”测量(上图)和“真实”测量(下图)。

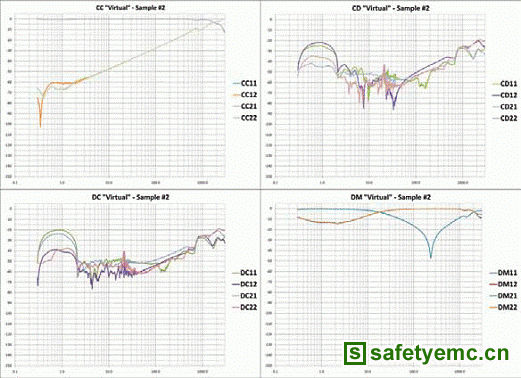

样品2—”虚拟” 混合模式

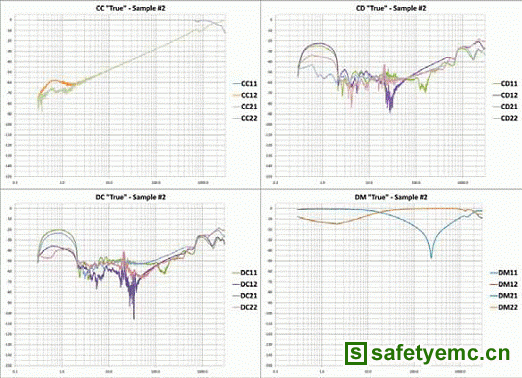

样品2—”真实” 混合模式
图11、CMC样品2,“虚拟”测量(上图)和“真实”测量(下图)。也限制了EMI滤波器最优化的设计和使用。
确定参数
如上所述,CAN总线CMC部件生产商不提供寄生电容或者线对线阻抗平衡的规格数据。因此在这个例子中,将会注意测量这些参数。测试分类的类型将是“滤波器本身”。因为PCB寄生和总的电路回路集合将会掩盖看到的真实信息。
因为大多数汽车EMC有在150kHz到3GHz内有发射等级要求,这便是要研究的频率范围。定义这个测试要求,使用FR-4(62-密耳厚)双层PCB板和终端SMA接头,可以建立一个测试试样。图7所示为构造的试样以及布局。注意SMA终端接头设计为50Ω阻抗,因为测试设备和SMA均为50Ω。第二层是SMA的参考地,这与汽车的双层PCB电路板接参考地相似。PCB板制作的要尽可能的小(1.084"x0.816")并且对CMC(即被测设备)使用生产商推荐的固定方式设置。SMA头安放为与被测设备(DUT)成45度角,减少线路的长度,并且在连接测试线缆时可以固定测试试样。(来自线缆的机械压力会使测试试样变形,影响检测和测试一致性。)图4表示了用来应用试样/结构修正的“开路”和“短路”测试试样,可以校准出测试中的任何试样/结构的寄生效应。
