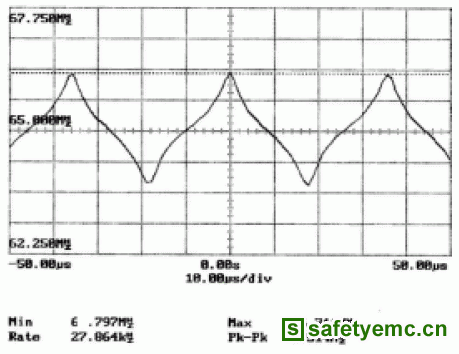

图4 Lexmark曲线调变之波形

　　由图4的范例所示，原始频率为65MHz，展频调变后输出频率分布范围从最低的63.797MHz到最高的66.311MHz，这个例子因基础频率上下展频的比例相等，又称做“中央展频”。请注意Lexmark展频方式，在基础频率附近时，频率的变动较缓和；而在接近最高与最低频率时，频率的变动较剧烈。

　　展频的频宽可用时钟的最高频率减去最低频率而得，

　　BW = FMAX - FMIN

　　而一般会以展频频宽除以原始频率来表示时钟展频的程度，
　　BW% = ( BW / FREF ) 100%

　　以前例而言，

　　BW = 66.311MHz - 63.797MHz = 2.541MHz
　　BW% = ( 2.541MHz / 65MHz ) 100% = 3.87%

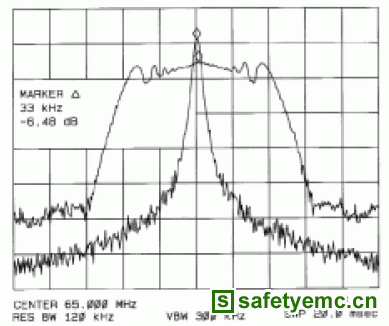

　　这个65MHz的时钟在展频前后EMI的变化，可以使用频谱显示器观察出来，图5中未经展频的时钟在65MHz的附近展现出极窄的频率范围，也较邻近频率带有极高的能量峰值；相比之下，经过展频后的时钟，虽然中央频率仍旧是65MHz，但频率范围较宽，连带使能量平均分布在整个展频频宽当中，使电磁波辐射的强度在65MHz峰值处降低了6.48dB。

　　最后一个影响EMI降低值的为展频的调变速率，这个速率是指展频方式重复的频率速度，在图5的Lexmark曲线范例中，调变速率为27.86KHz。一般调变的速度介于20KHz到200KHz之间，若是调变速度低于20KHz，有可能在系统中产生人耳可以听到的脉冲杂音；若调变速度高于200KHz，时钟下游串接的PLL回路即可能因为组件频宽不足，无法锁定时钟频率而使系统失效。


图5 原始频率为65MHz之下展频前后的EMI变化
